Branchement Terratrip

L'alimentation électrique des Terratrip est fonction de son type de prise qui a été modifié à partir de V4.
Cette prise permet aussi de connecter la télécommande de Remise à Zero (RZU) mais dont le branchement évolue suivant les modèles et seules les différentes couleurs des fils permettent d'identifier la position des bornes.
Le branchement est indiqué en face arrière de la télécommande ainsi que sur le Terratrip.
L'afficheur de distance partielle déporté optionnel dispose d'une prise distincte sans possible erreur à condition que le Terratrip soit compatible (à partir de V3).

Prise(s) Terratrip 202 & 303 (Plus) V1,V2,V3			Prise(s) Geo&Terratrip 202 & 303 Plus V4,V5
			Note: Dimensions 101 Plus = 112(L) x 76(l) x 27(P)

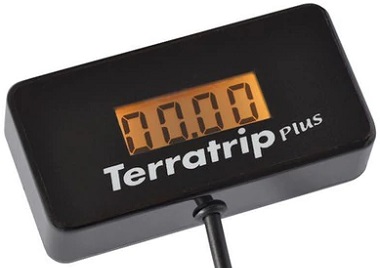

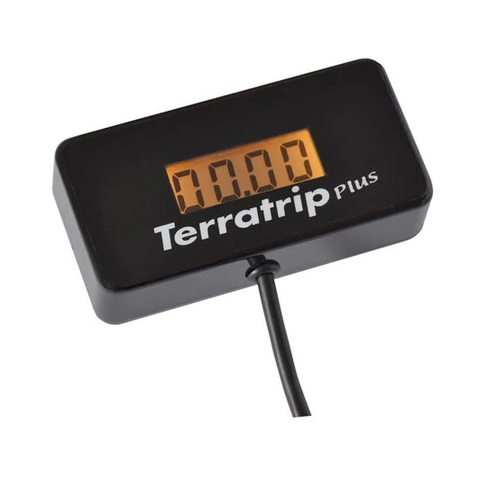

Prise d'afficheur déportée distance partielle: Uniquement présente sur Terratrip Plus V3. Afficheur déporté - T016 →			Prise d'afficheur déportée distance partielle: N'est pas présente sur Terratrip 101 Plus. Afficheur déporté - T016G →
	RZU 303 Plus - T011 → ← RZU 202 Plus - T010		RZU V4,V5 - T011G →
RZU pédale tout modèles Terratrip - T008 → (Remote Zeroing Unit)

Terratrip 202 Plus
Borne 7: 12V (protégé par fusible 2A) Borne 11: masse Prise suplémentaire: afficheur déporté. Note: sur Terratrip 202 (Plus), la pédale RAZ de distance partielle se branche entre 5 et 8.
Pédale RAZ distance partielle	Télecommande 202 Plus	Afficheur Plus V3
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

Terratrip 303 Plus
Borne 7: 12V (protégé par fusible 2A) Borne 11: masse Prise suplémentaire: afficheur déporté. Note: sur Terratrip 303 (Plus), la pédale RAZ de distance partielle se branche entre 5 et 8.
Pédale RAZ distance partielle	Télecommande 303 Plus	Afficheur Plus V3
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

Terratrip 101 Plus
Borne 5: 12V (protégé par fusible 2A) Borne 6: masse Pas de prise suplémentaire sur 101 Plus.
Pédale RAZ distance partielle	Il n'est pas possible de connecter une télécommande et un afficheur déporté sur Terratrip 101 Plus.
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

Terratrip 202 & 303 Plus V4,V5
Borne 5: 12V (protégé par fusible 2A) Borne 6: masse Prise suplémentaire: afficheur déporté.
Pédale RAZ distance partielle	Télecommande V4,V5	Afficheur V4,V5
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

Geotrip 202 & 303 Plus V4,V5
Borne 5: 12V (protégé par fusible 2A) Borne 6: masse Prise suplémentaire: afficheur déporté.
Pédale RAZ distance partielle	Télecommande V4,V5	Afficheur V4,V5
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

T039C

← Si le GeoTrip est utilisé sans sonde de mesure mais uniquement en mode GPS,      il est possible de le brancher sur l'allume cigare afin d'éviter de brancher son      alimentation vers un faisceau dédié sur la voiture. L'antenne GPS du GeoTrip se débranche aisément →

T005B

Les notices des Terratrips sont disponibles en page Prép'Docs/notices Terratrip
