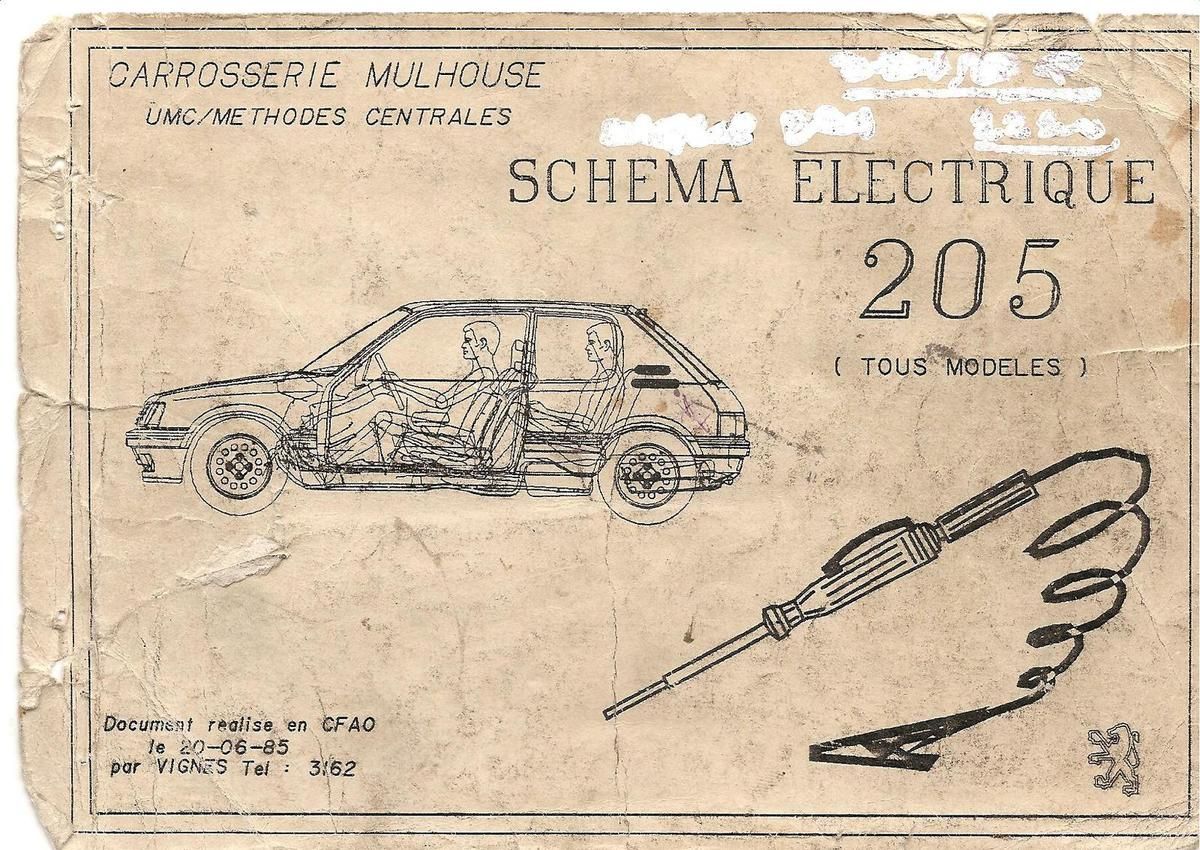

Schémas électriques des 205 AM86

1986 1989 1991

 • 0-0 couverture
 • 0-1 répertoire

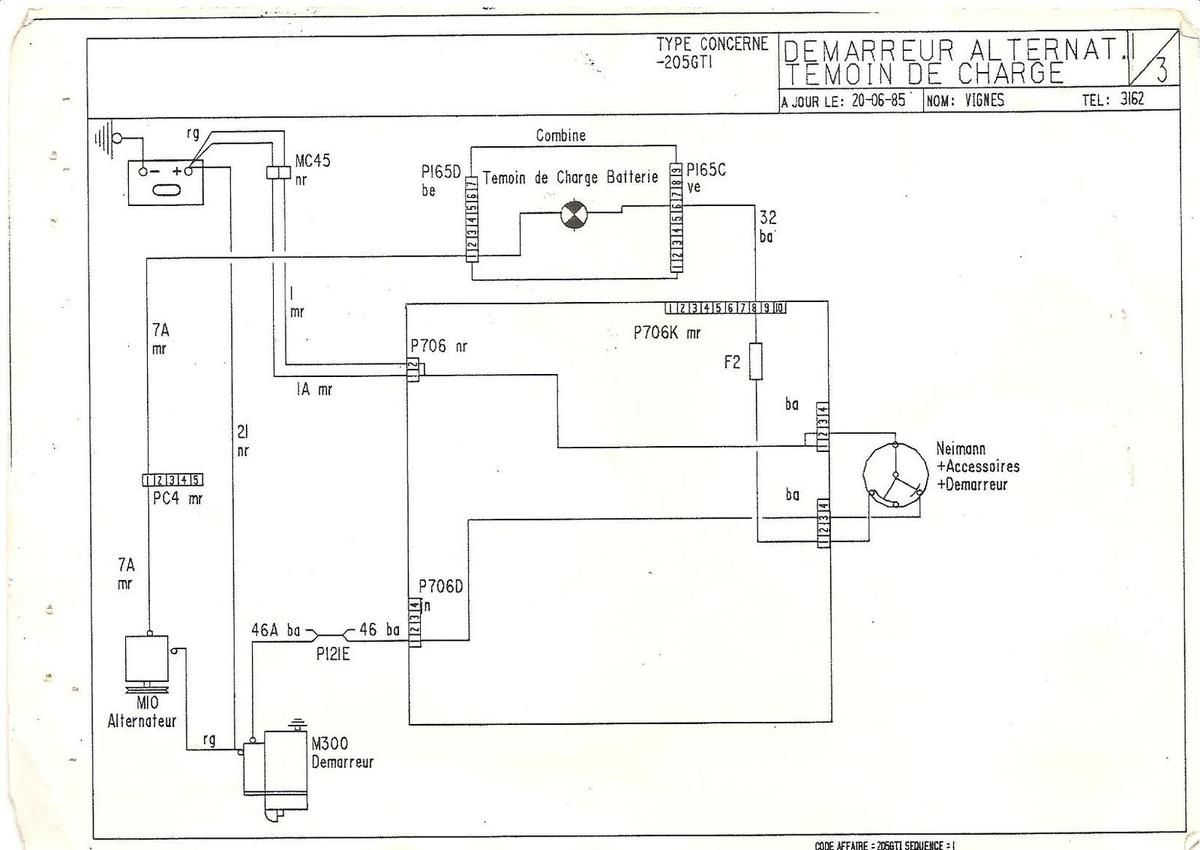

 • 1-1 démarreur alternateur témoin de charge
 • 1-2 démarreur alternateur témoin de charge
 • 1-3 démarreur alternateur témoin de charge
 • 2-1 allumage branchement bobine

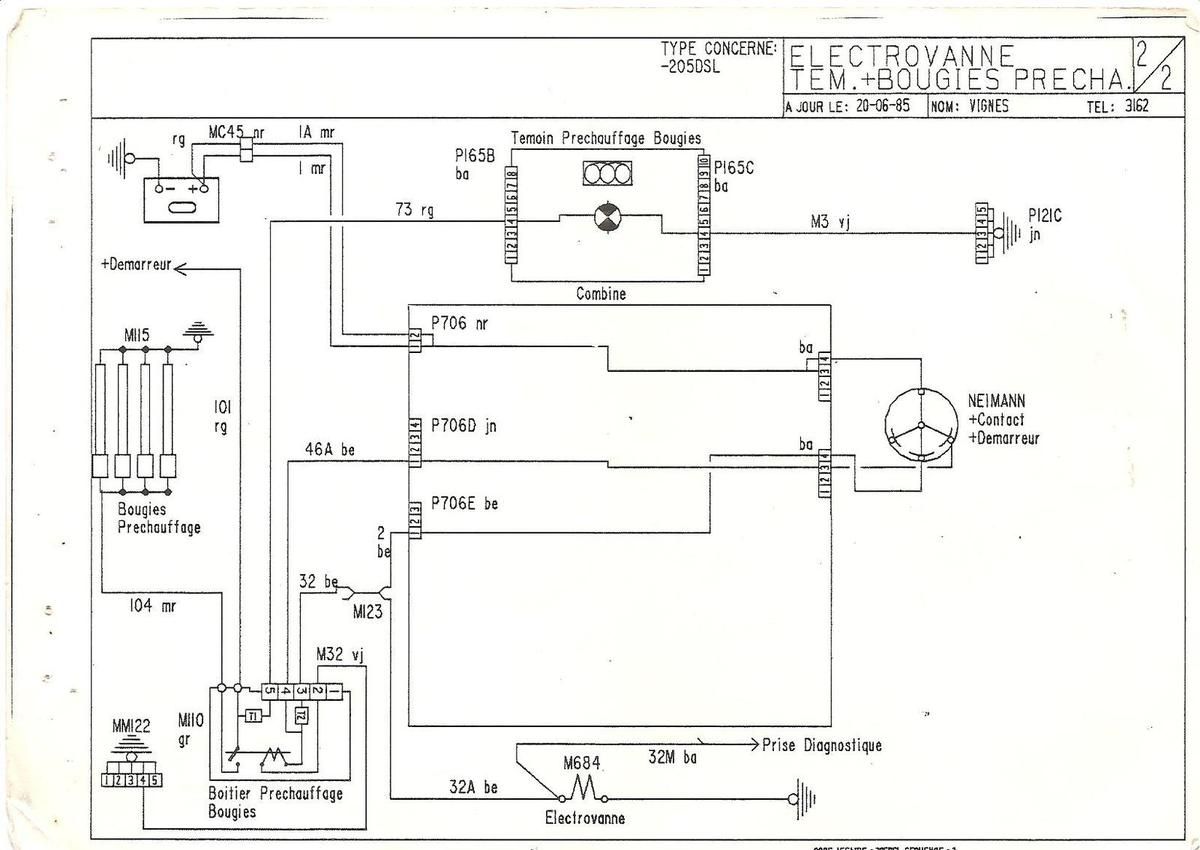

 • 2-2 électrovanne tem. + bobine préchauffage

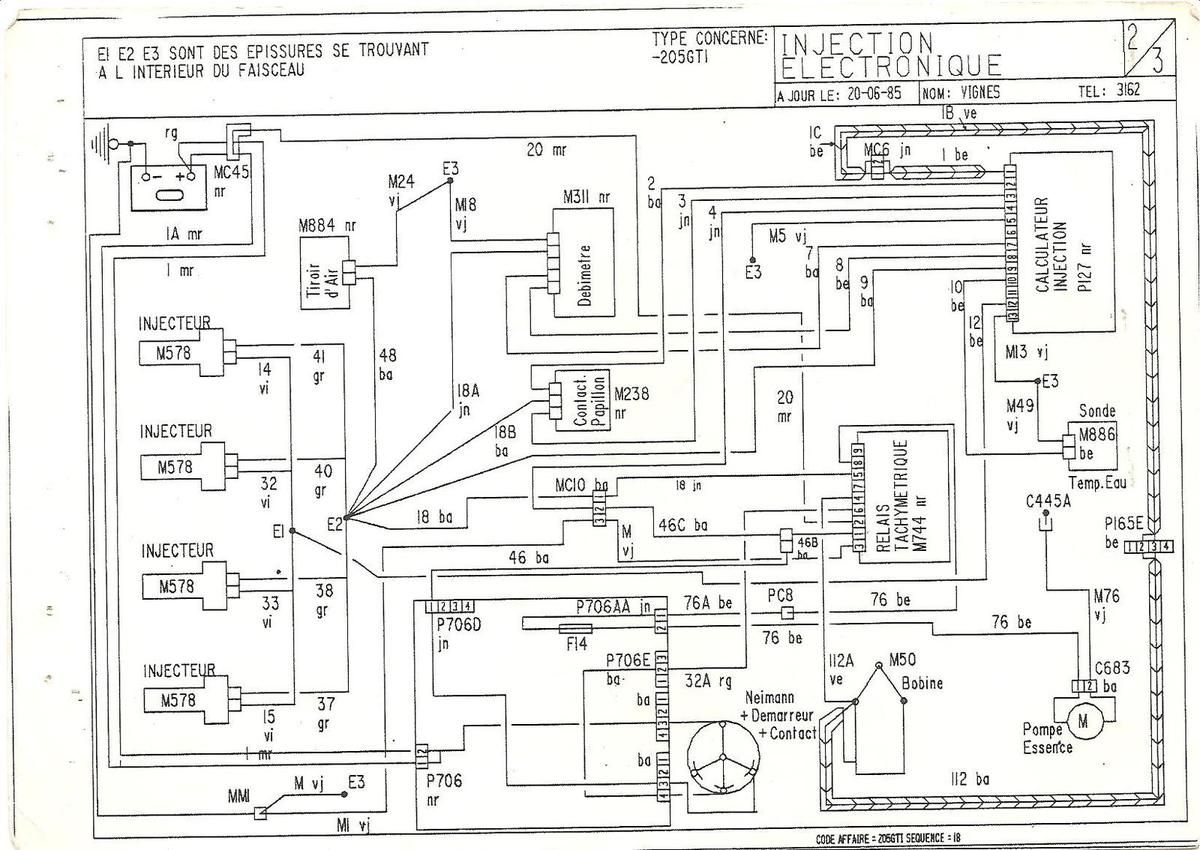

 • 2-3 injection électronique
 • 3-1 motoventilateur 1 vitesse

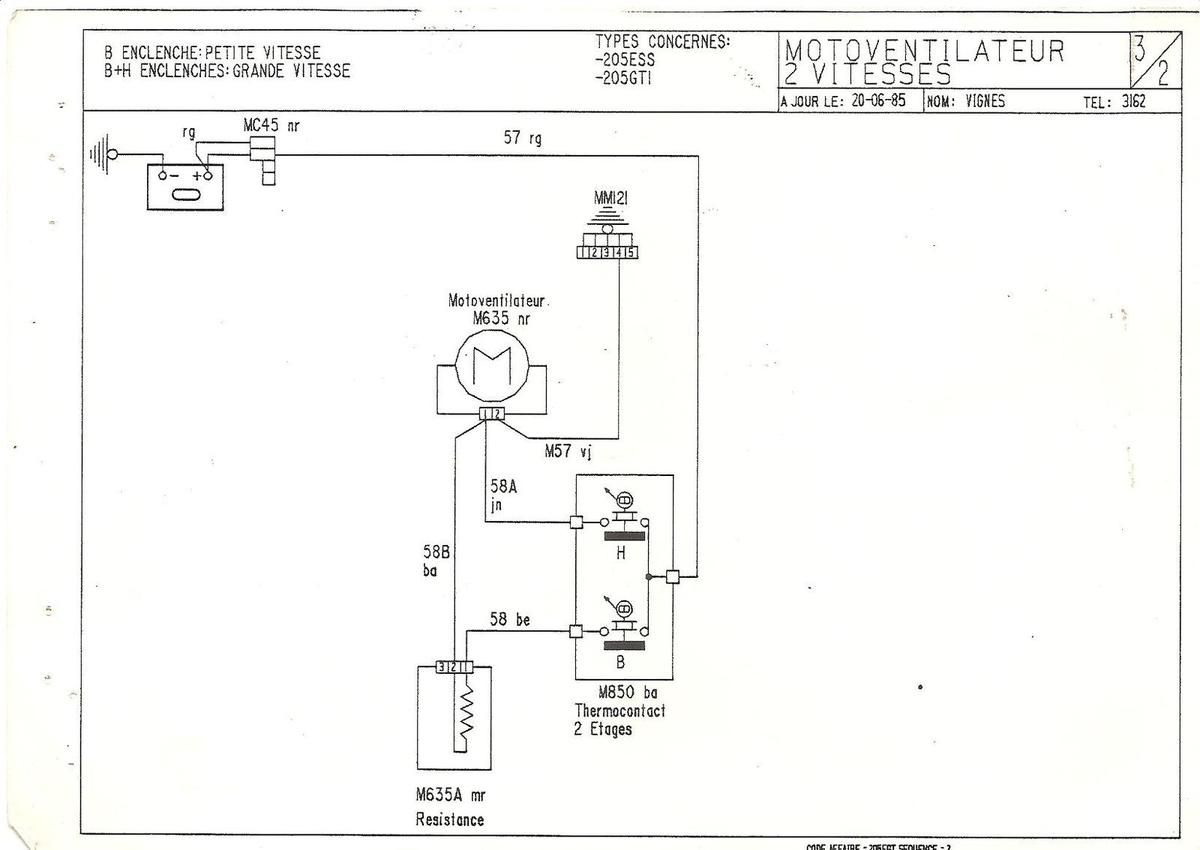

 • 3-2 motoventilateur 2 vitesse

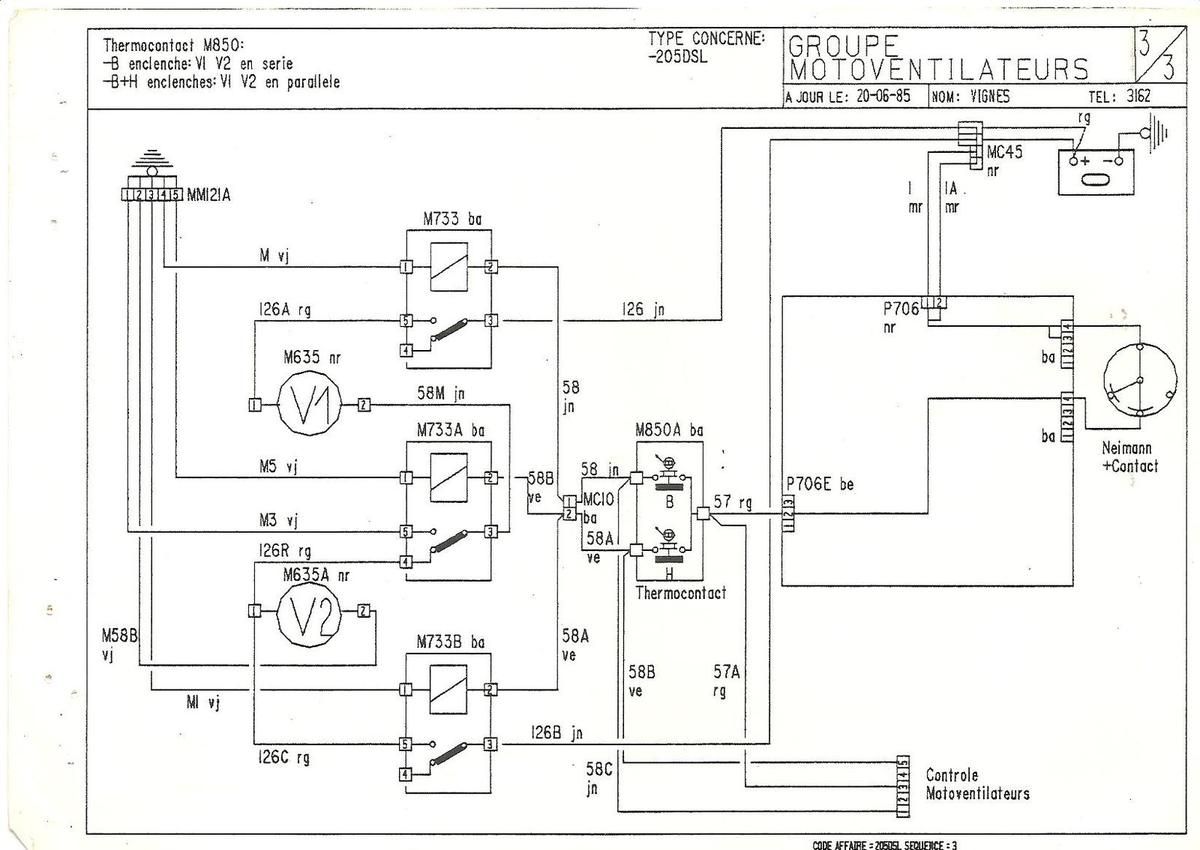

 • 3-3 groupe motoventilateur
 • 3-4 groupe motoventilateur
 • 4-3 témoin starter
 • 5-1 compte tours

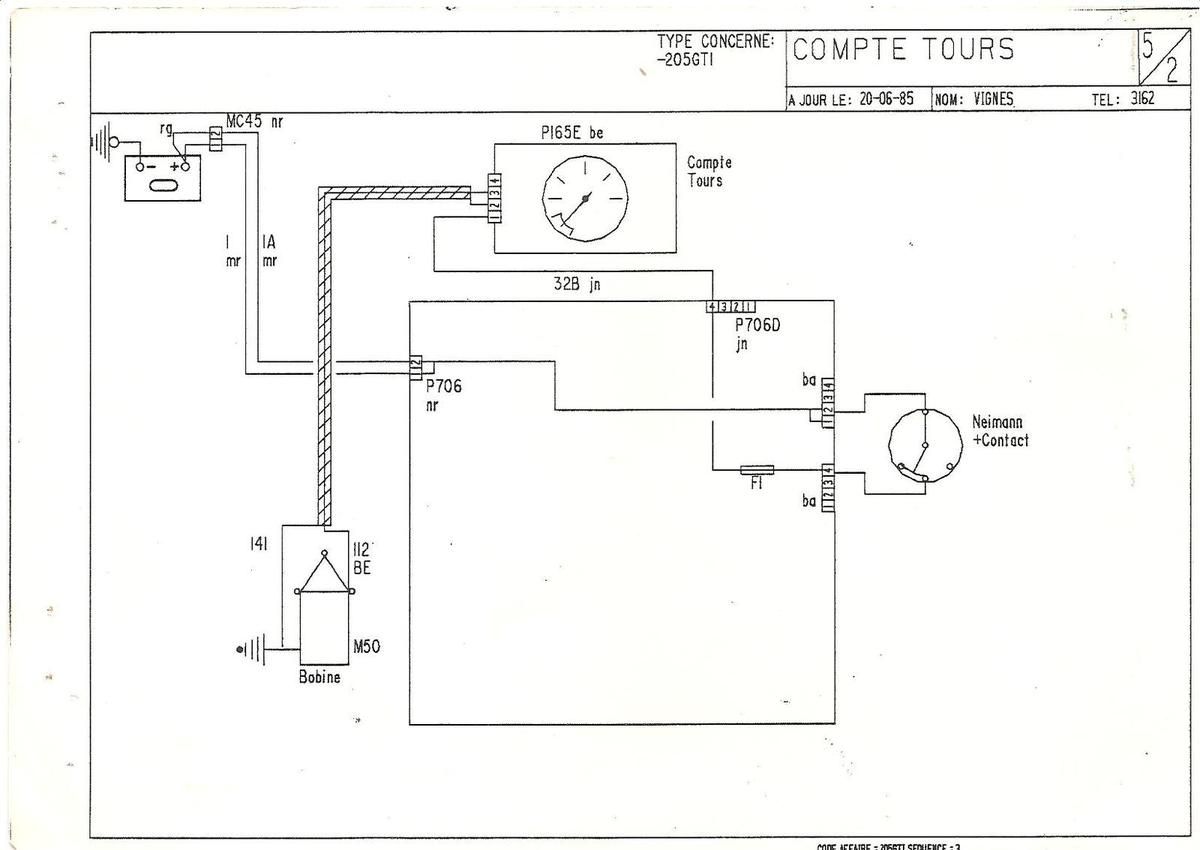

 • 5-2 compte tours
 • 6-1 témoin stop pression huile température eau niveau eau

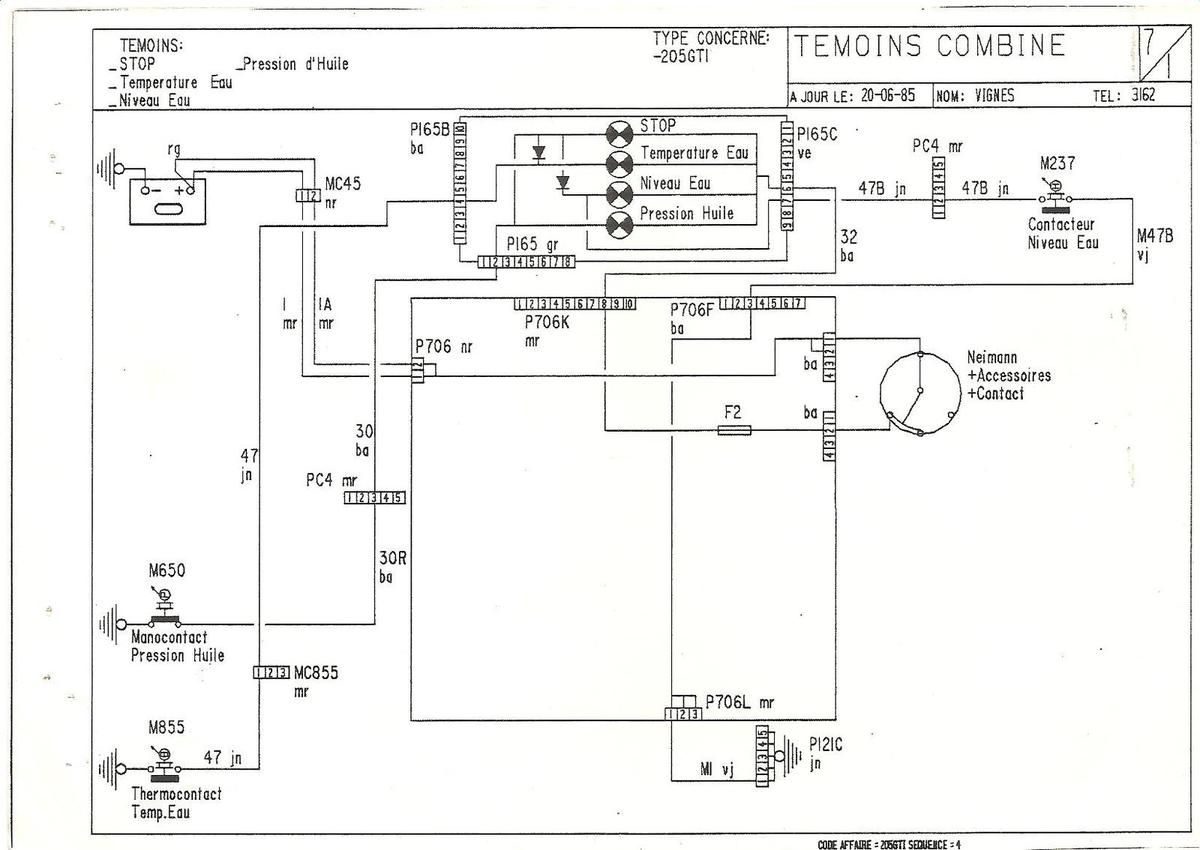

 • 7-1 témoins combine
 • 8-1 témoin freins niveau liquide usure plaquette

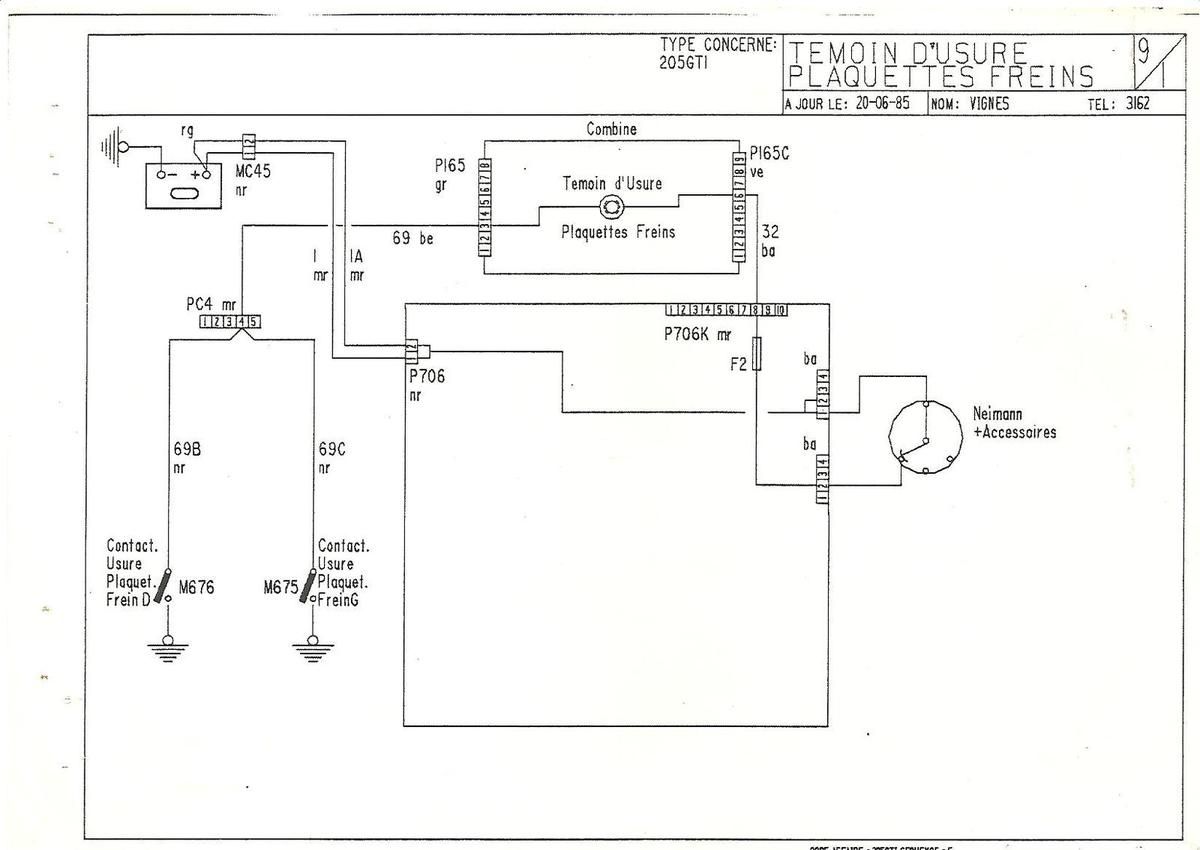

 • 9-1 témoin d'usure plaquette freins

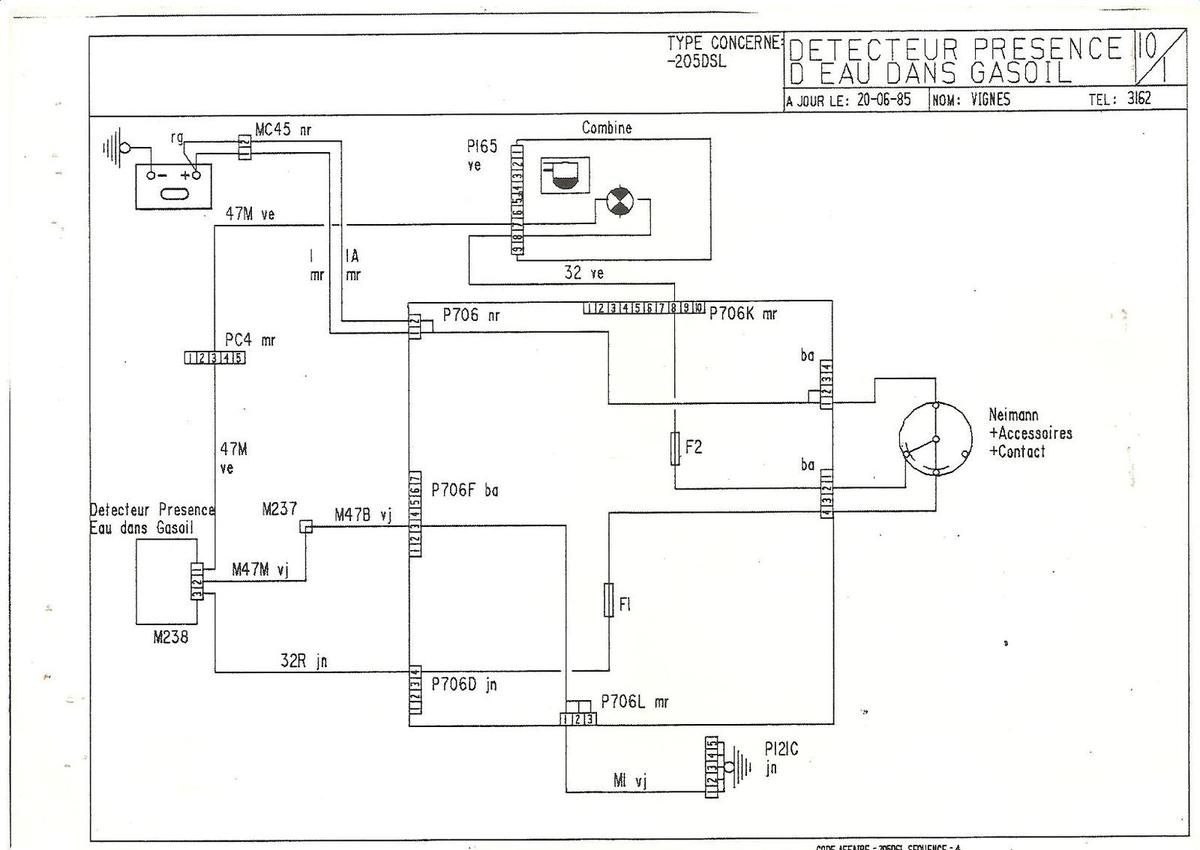

 • 10-1 détecteur présence d eau dans gasoil
 • 12-1 témoin température huile
 • 13-1 récepteurs combine
 • 13-2 récepteurs température eau

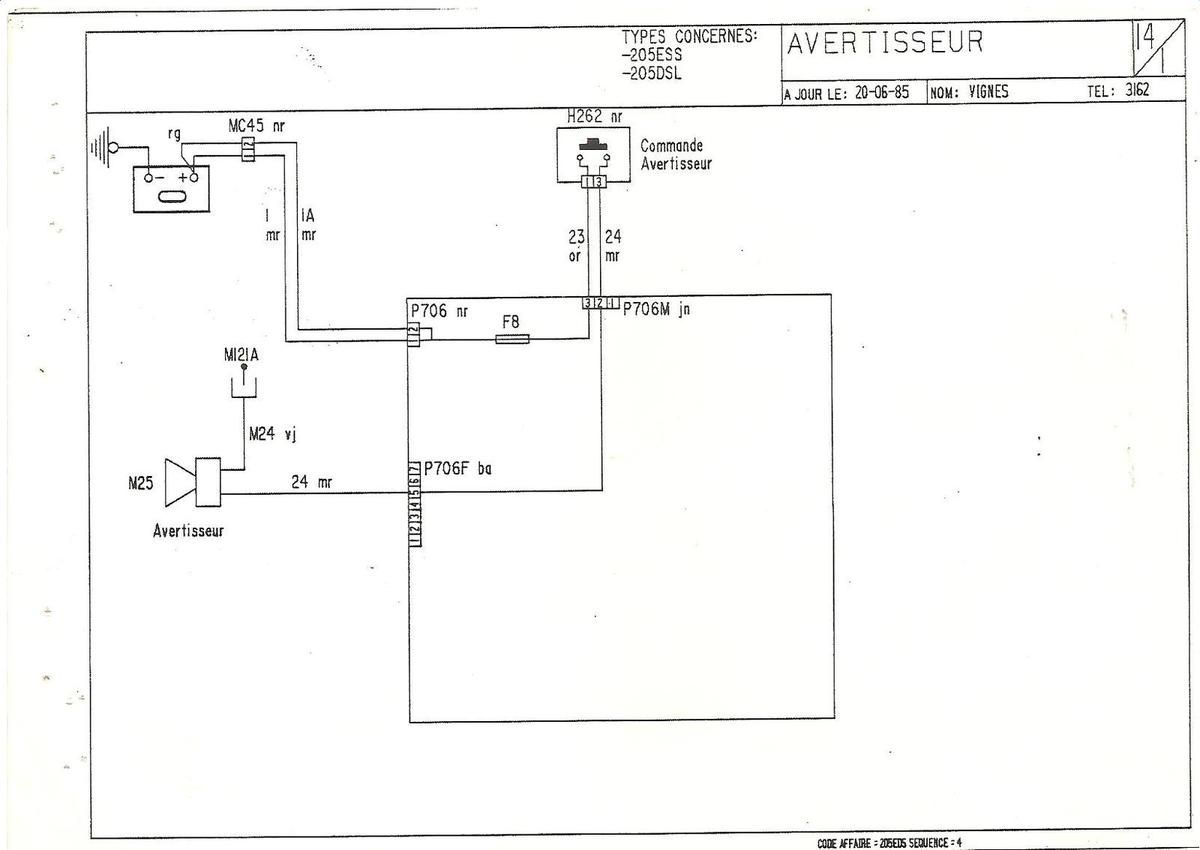

 • 14-1 avertisseur
 • 14-2 avertisseur
 • 15-1 feux de position
 • 15-2 feux de position
 • 16-1 feux de croisement
 • 16-2 feux de croisement

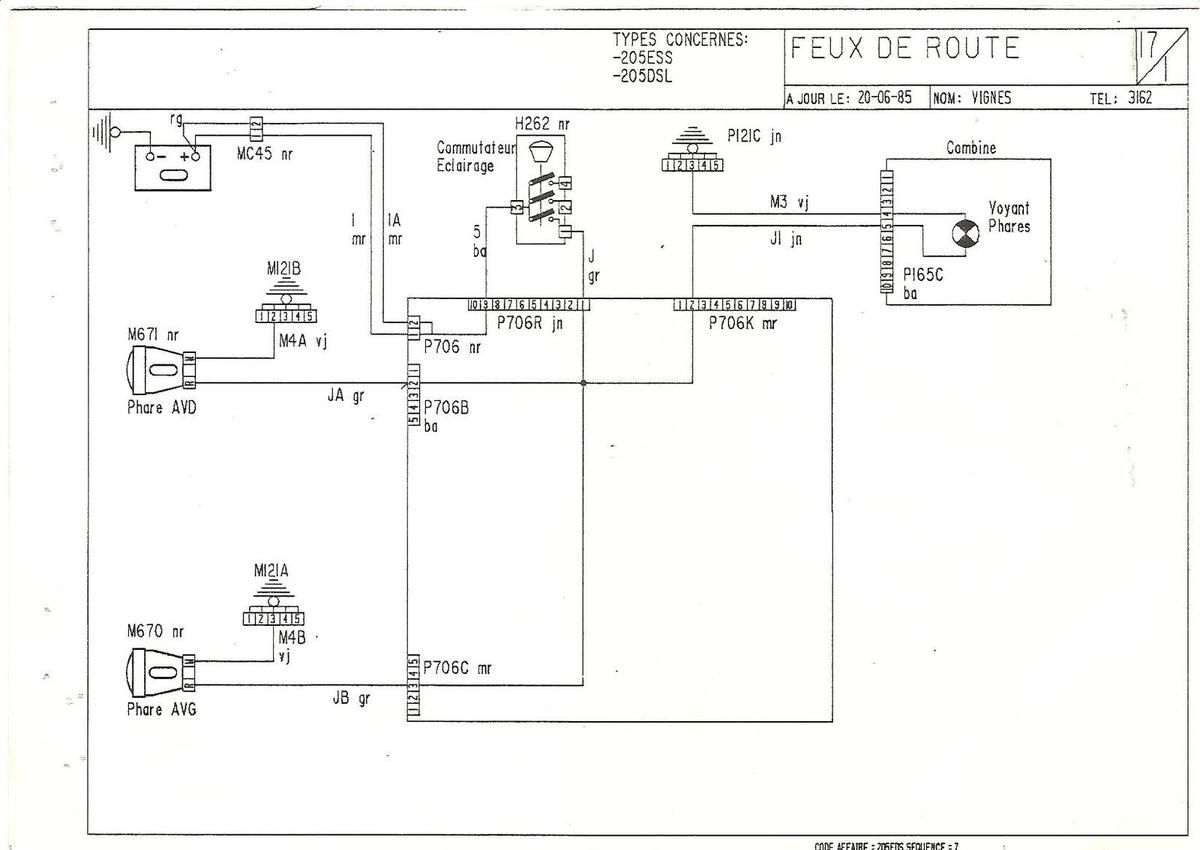

 • 17-1 feux de route
 • 17-2 feux de route feux longue portée
 • 17-3 feux antibrouillard avant

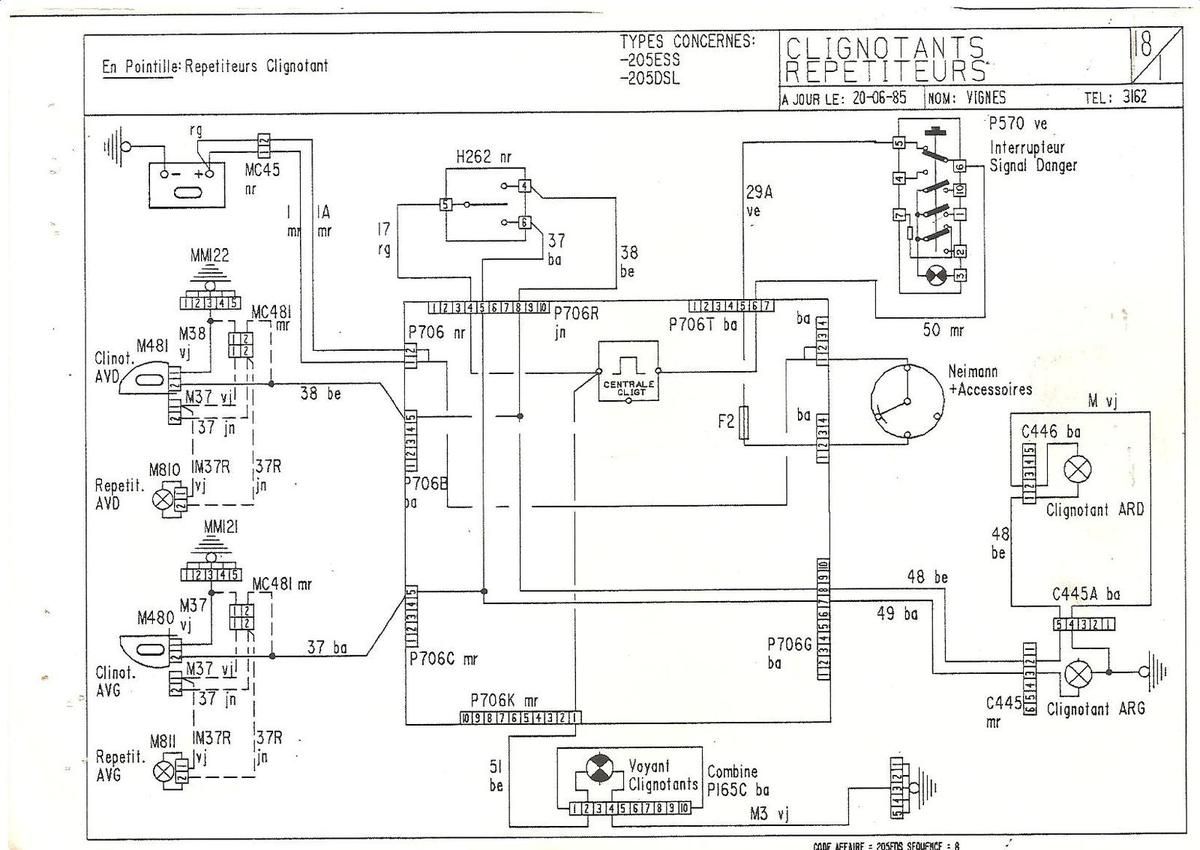

 • 18-1 clignotants répétiteurs
 • 18-2 clignotants répétiteurs

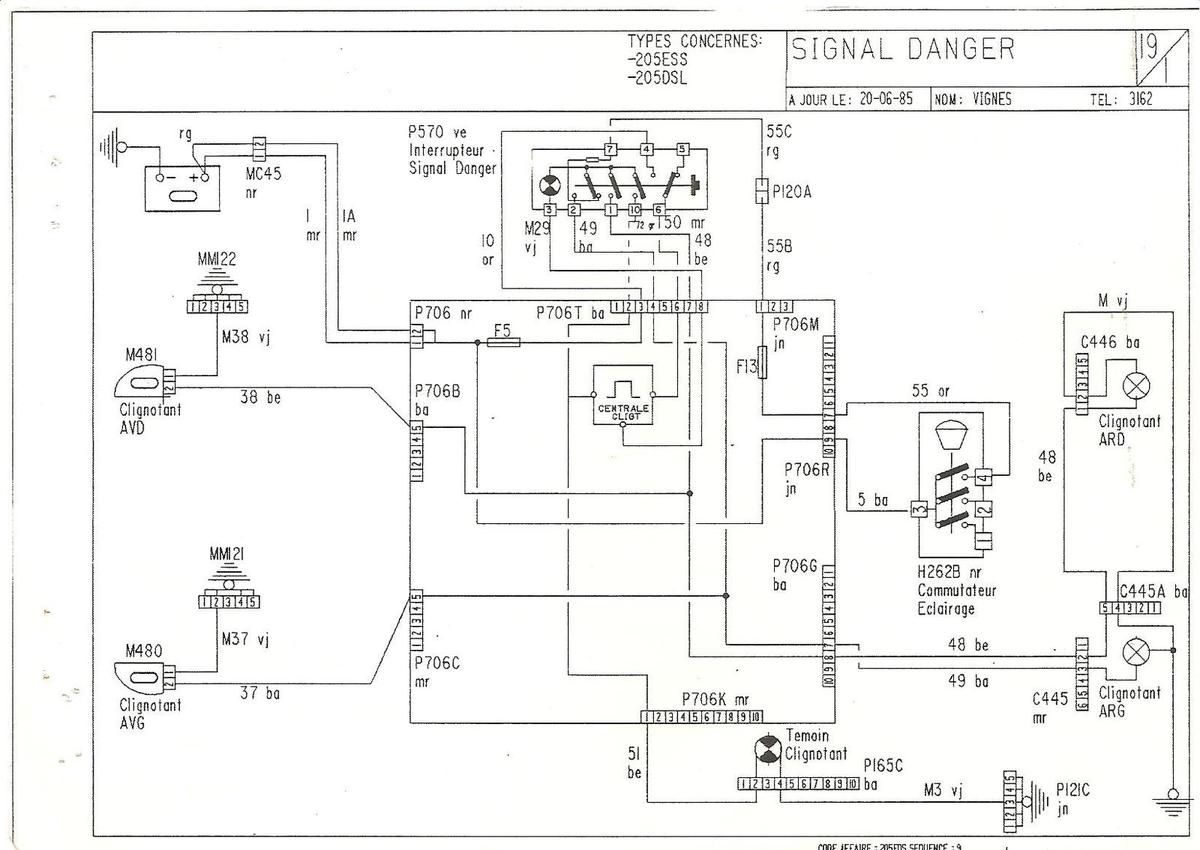

 • 19-1 signal danger
 • 19-2 signal danger

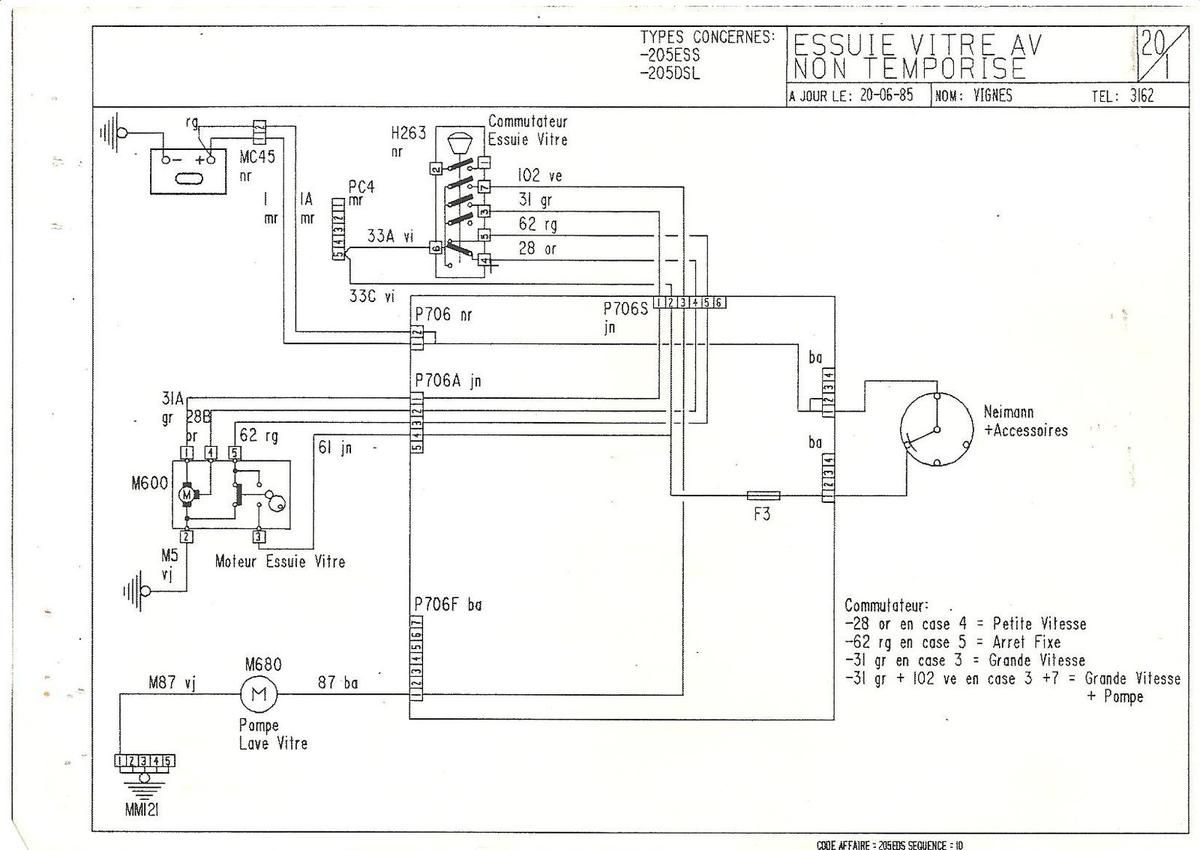

 • 20-1 essuie vitre av non temporise
 • 21-1 essuie vitre avant
 • 22-1 éclairage façade climatiseur allume cigare combine
 • 22-2 éclairage façade climatiseur allume cigare combine
 • 23-1 montre aiguilles

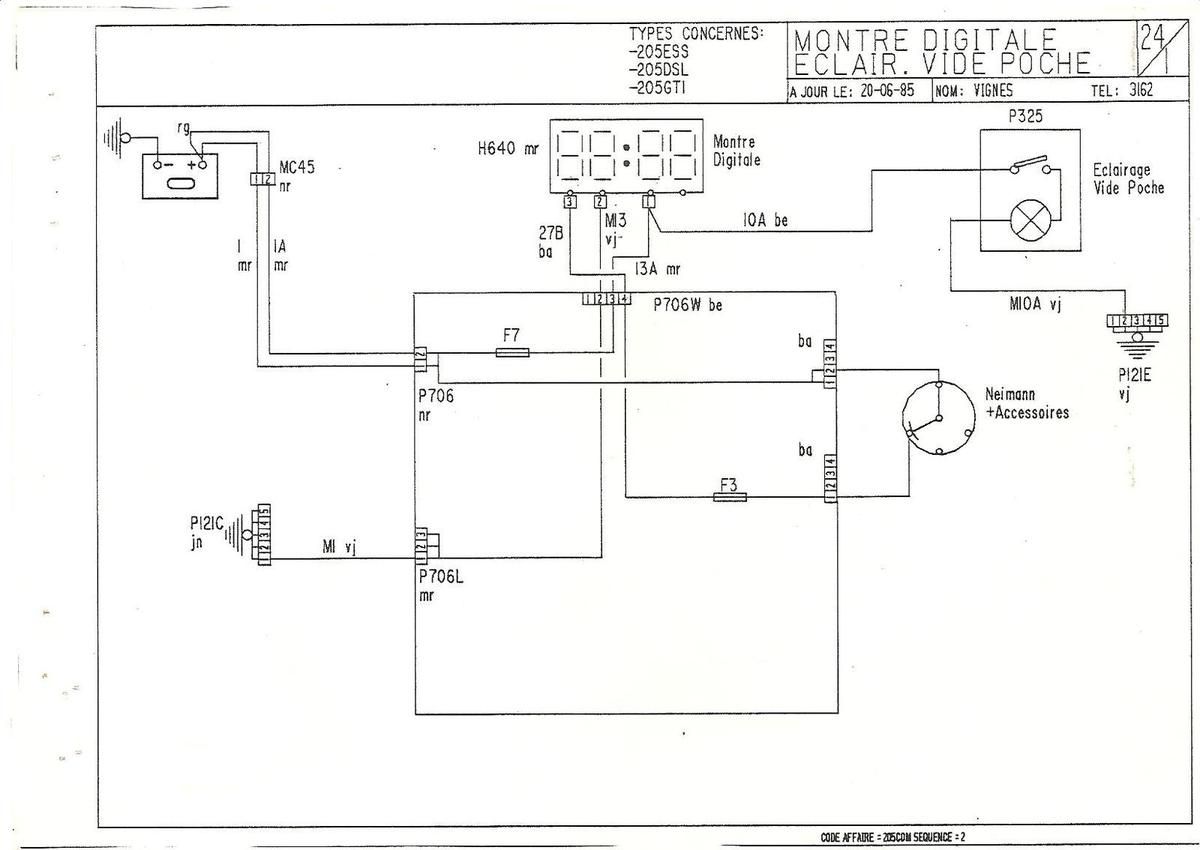

 • 24-1 montre digitale éclairage vide poche
 • 25-1 climatiseur
 • 26-1 allume cigare
 • 27-1 témoin frein a main
 • 27-2 témoin frein a main niveau liquide frein
 • 28-1 alimentation auto radio haut parleurs

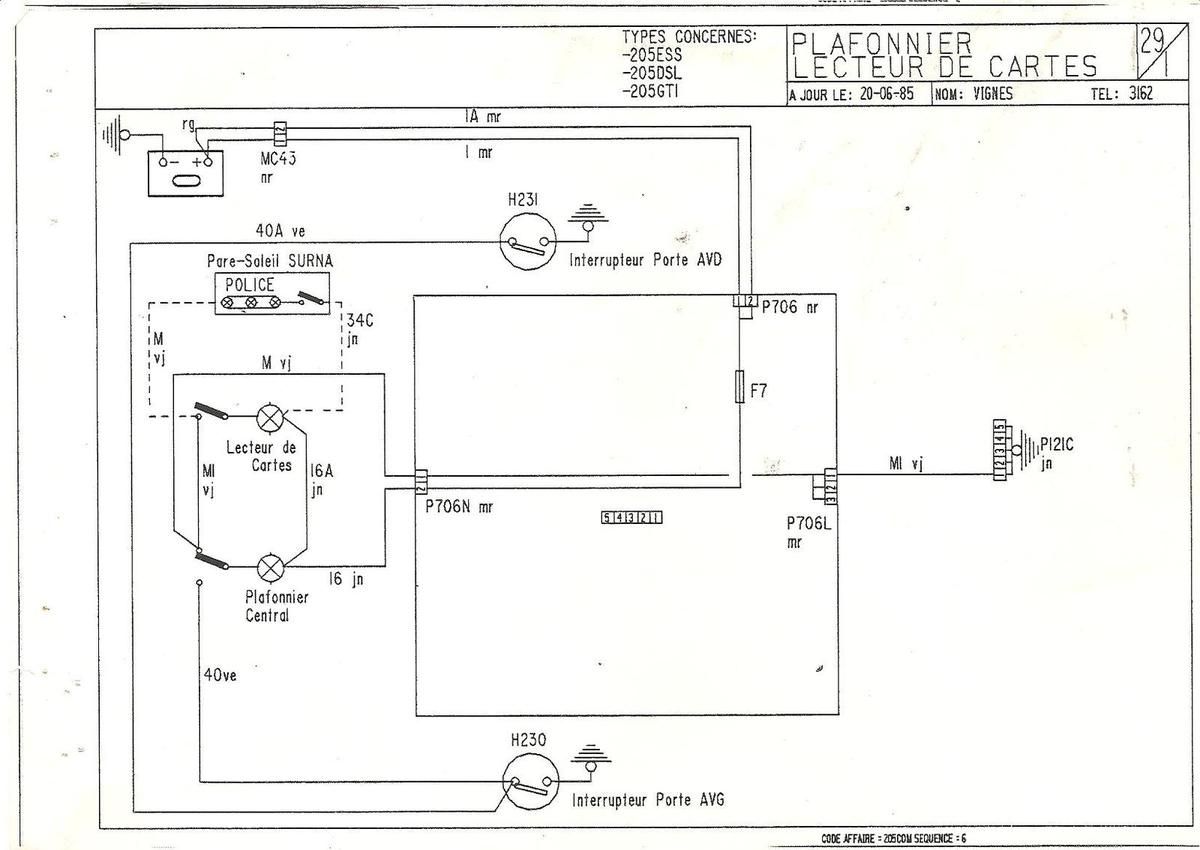

 • 29-1 plafonnier lecteur de cartes
 • 30-1 lève vitre électriques
 • 31-1 condamnation centralise
 • 31-2 condamnation centralise

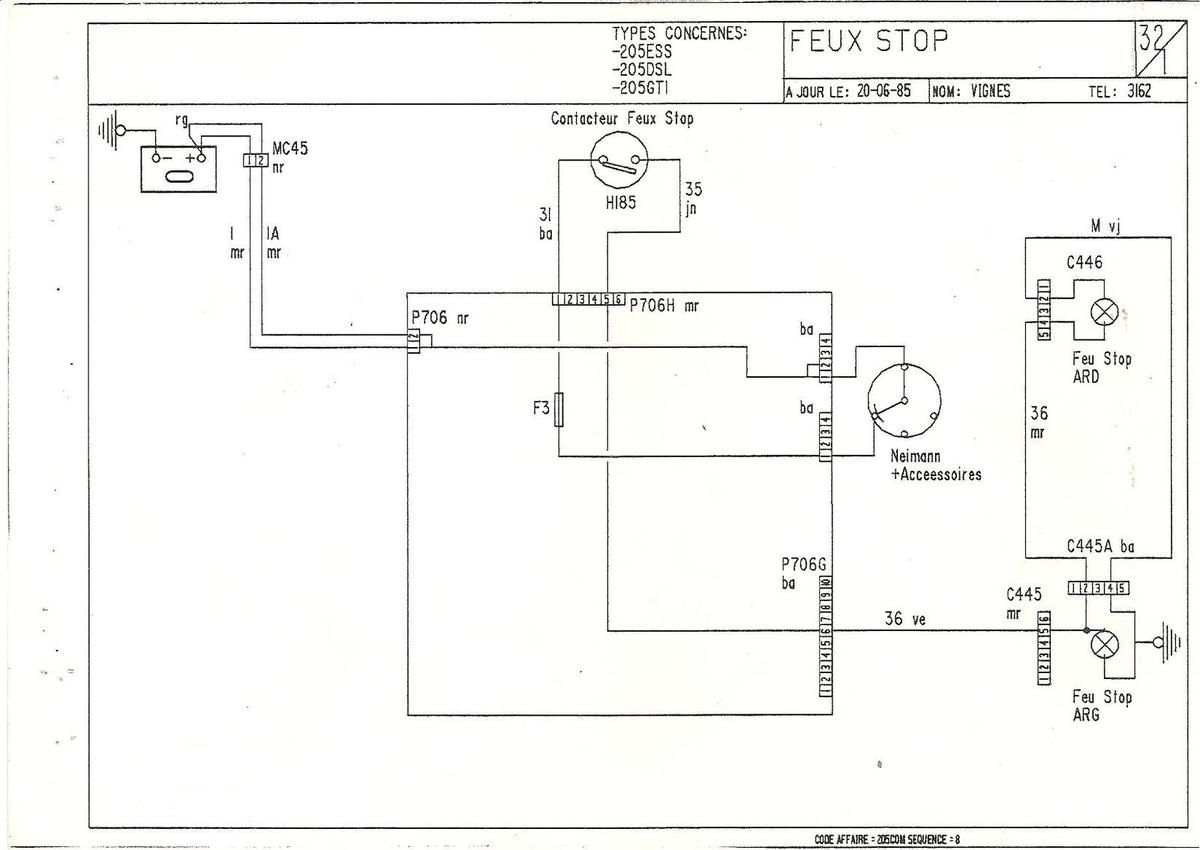

 • 32-1 feux stop

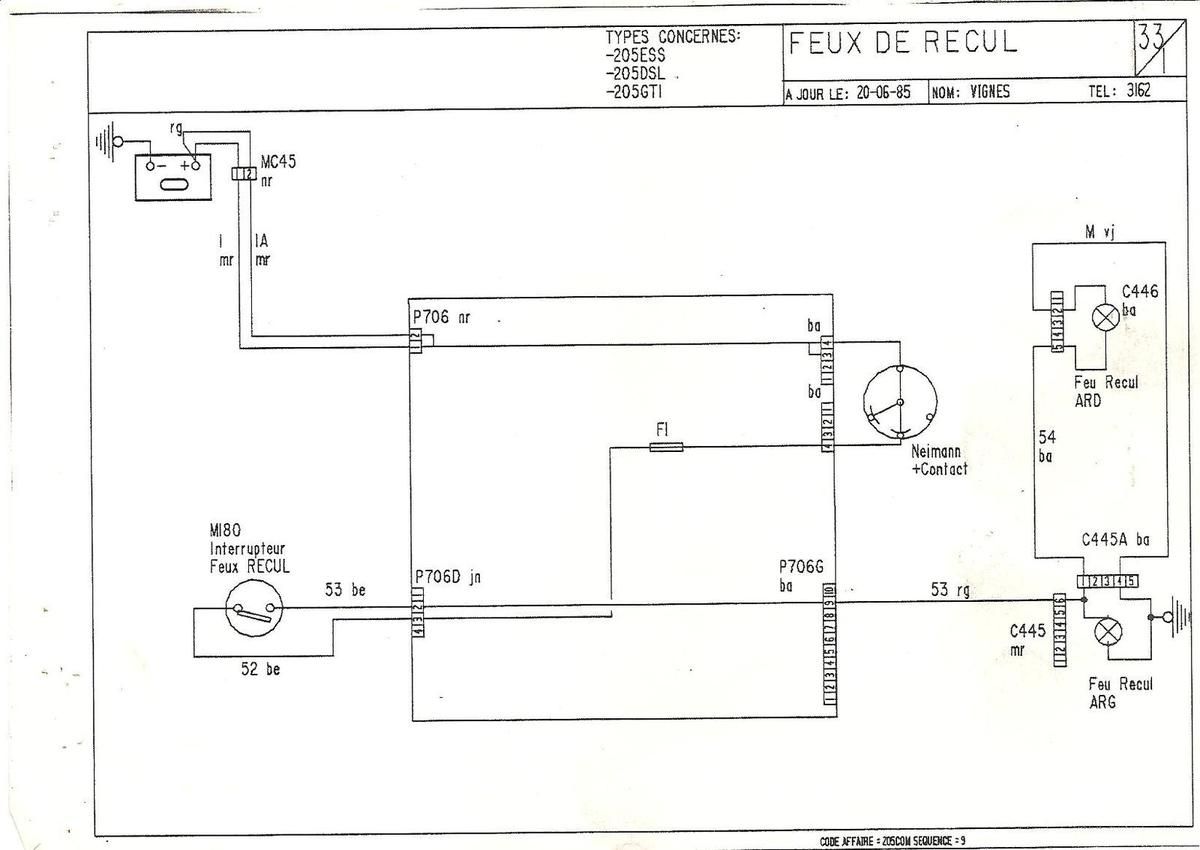

 • 33-1 feux de recul
 • 34-1 feux arrière brouillard (sauf GHI 141)
 • 35-1 éclaireurs plaque police

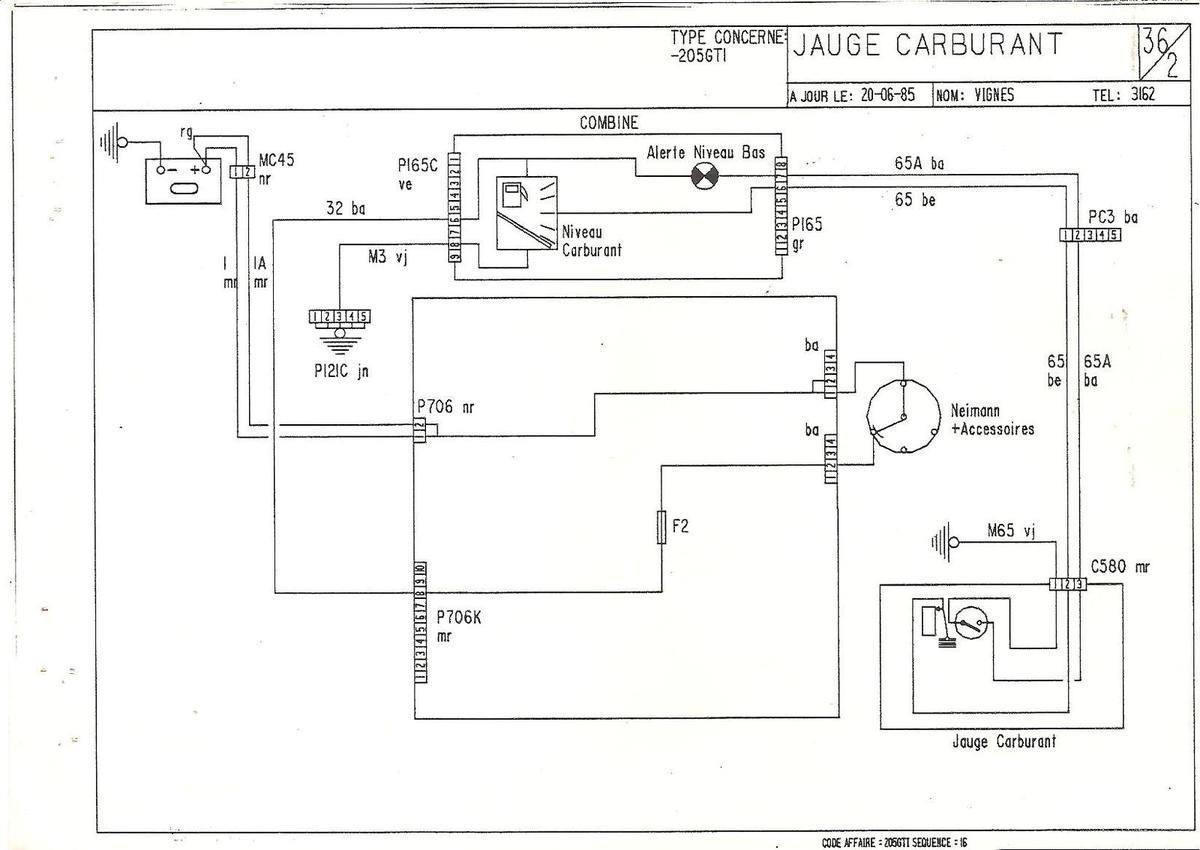

 • 36-1 jauge carburant
 • 36-2 jauge carburant
 • 37-1 lunette chauffante
 • 38-1 essuie vitre arrière
 • 39-1 alimentation attache remorque

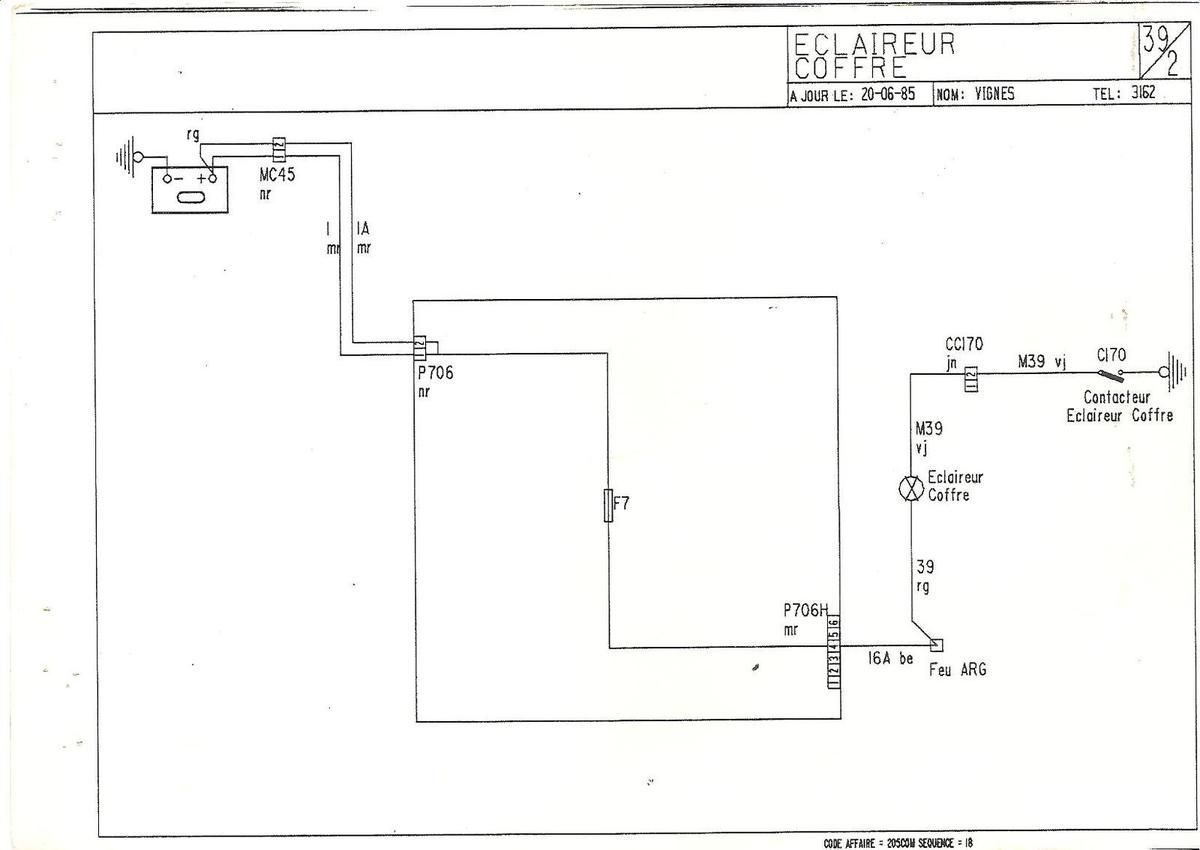

 • 39-2 éclairage coffre
 • 40-1 lave projecteur

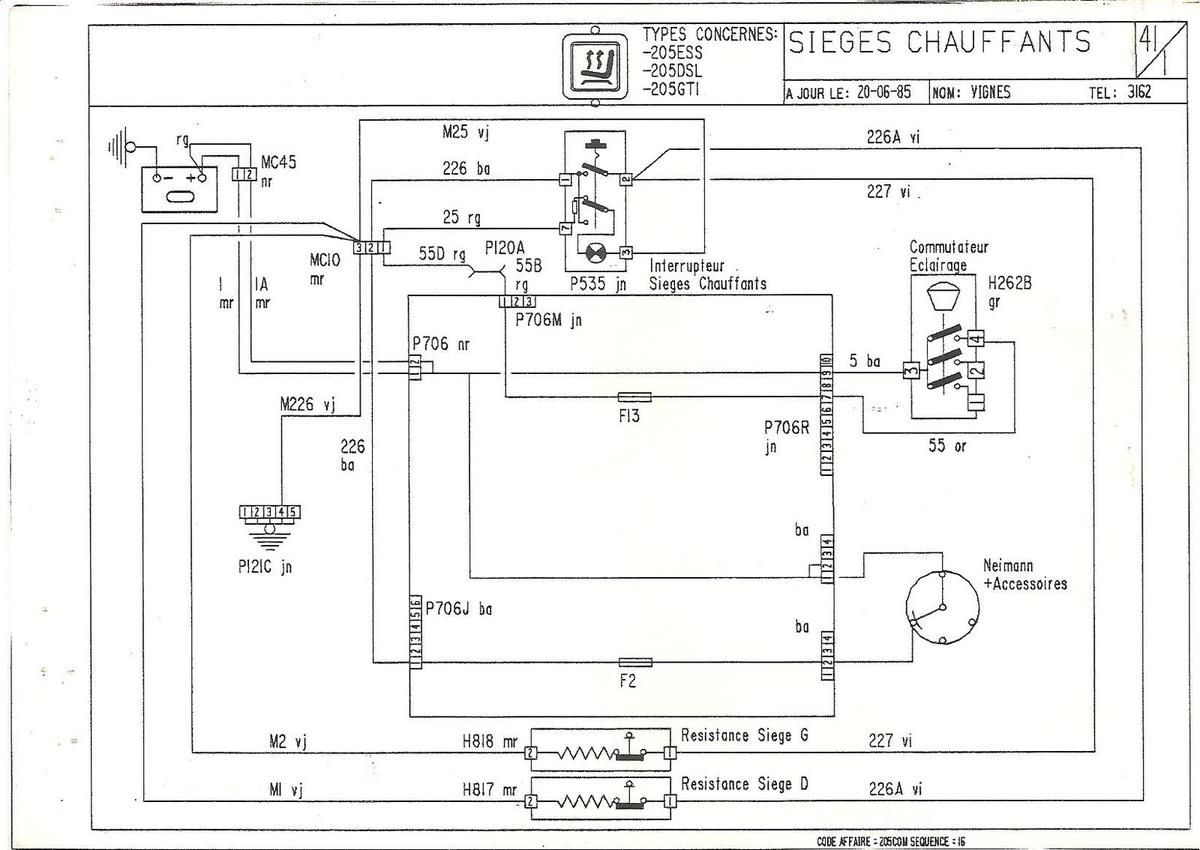

 • 41-1 sièges chauffants

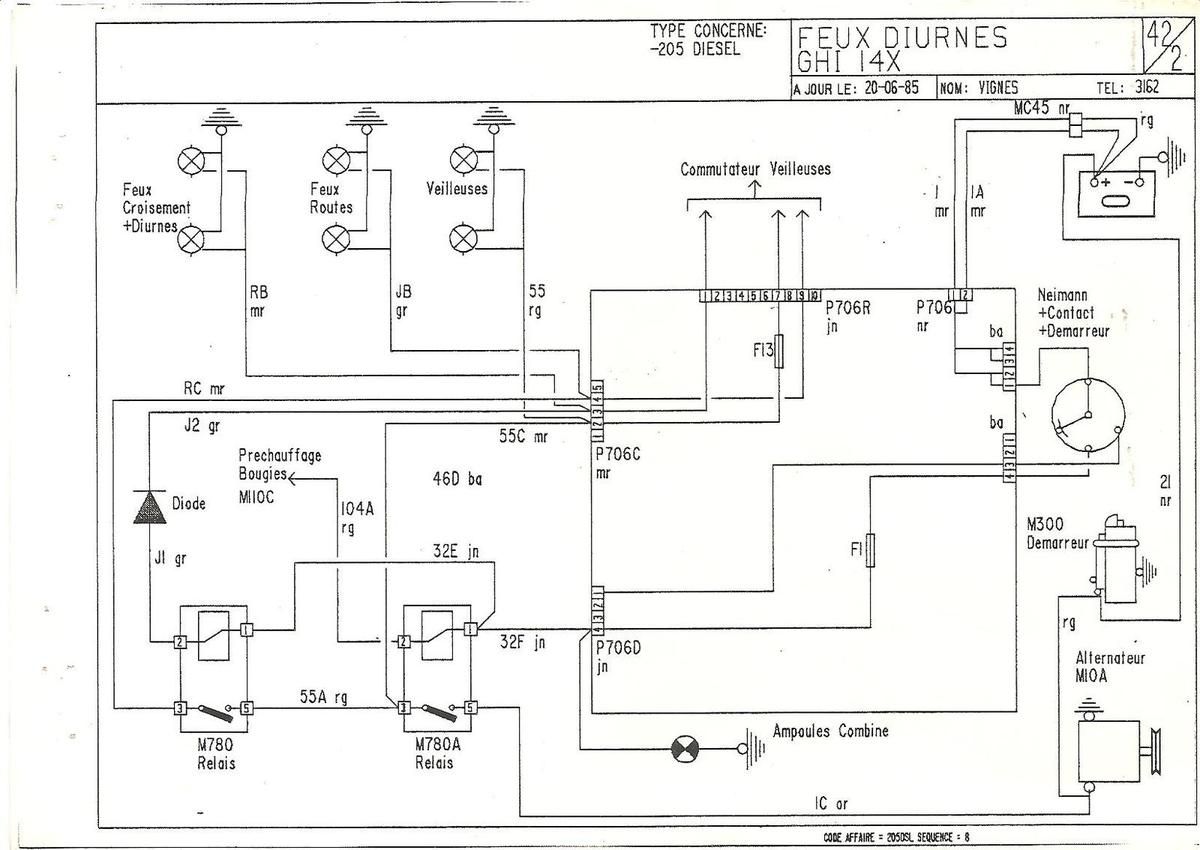

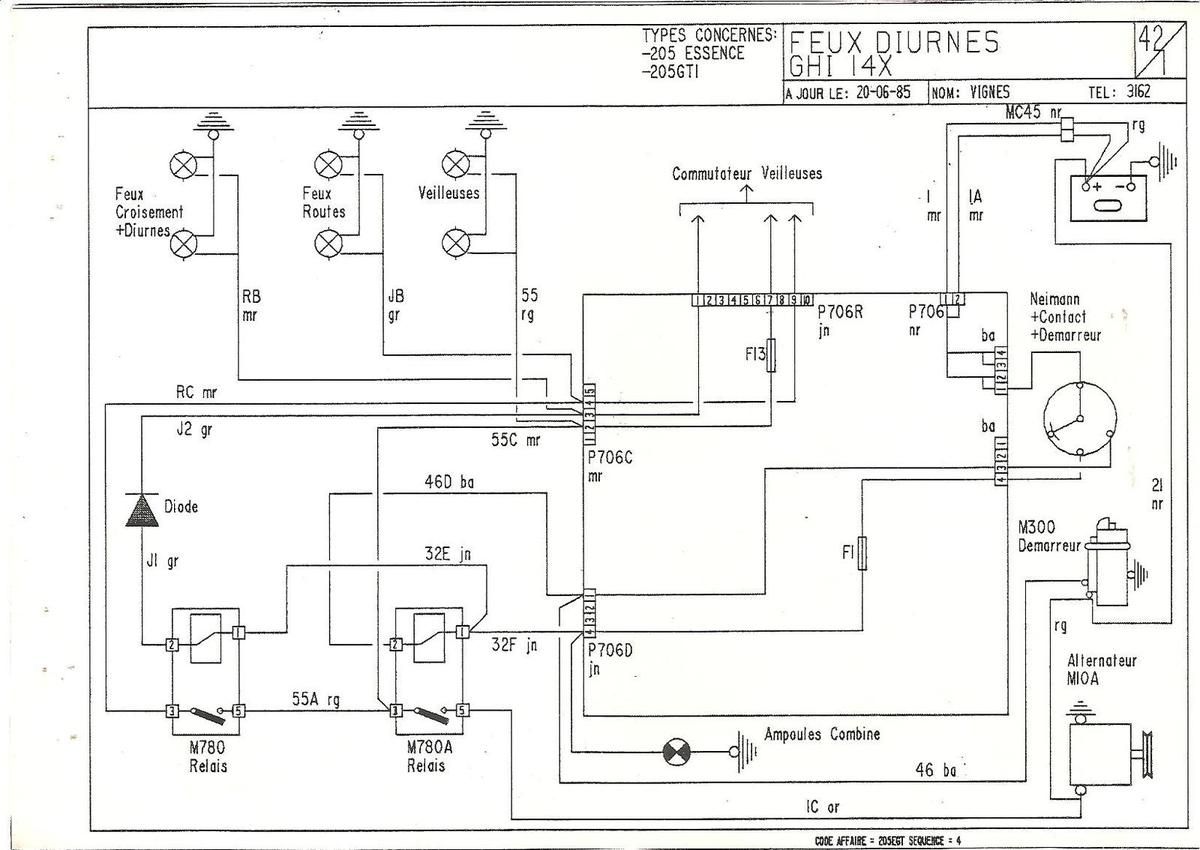

 • 42-1 feux diurnes GHI 14X
 • 42-2 feux diurnes GHI 14X
 • 43-1 particularité réfrigération
 • 43-2 particularité réfrigération
 • 43-3 sureté nationale GHI 032
 • 43-4 sureté nationale GHI 036
 • 43-5 ordinateur de bord doubles commandes
 • 44-1 fonctions protégées par fusibles
 • 44-2 boitier interconnexion
 • 45-1 connecteurs sur boitier interconnexion
 • 45-2 connecteurs sur boitier interconnexion
 • 45-3 connecteurs sur combine
 • 45-4 connecteurs sur combine

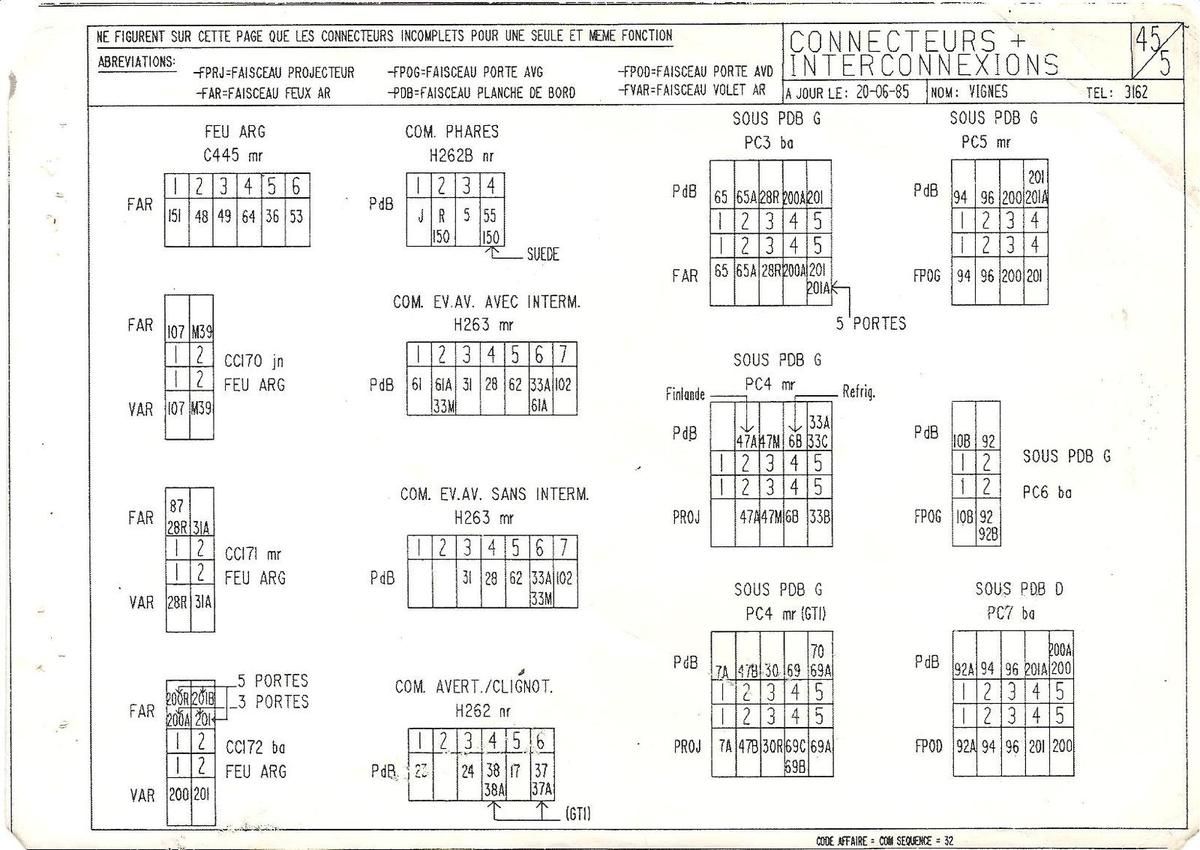

 • 45-5 connexion + interconnexions

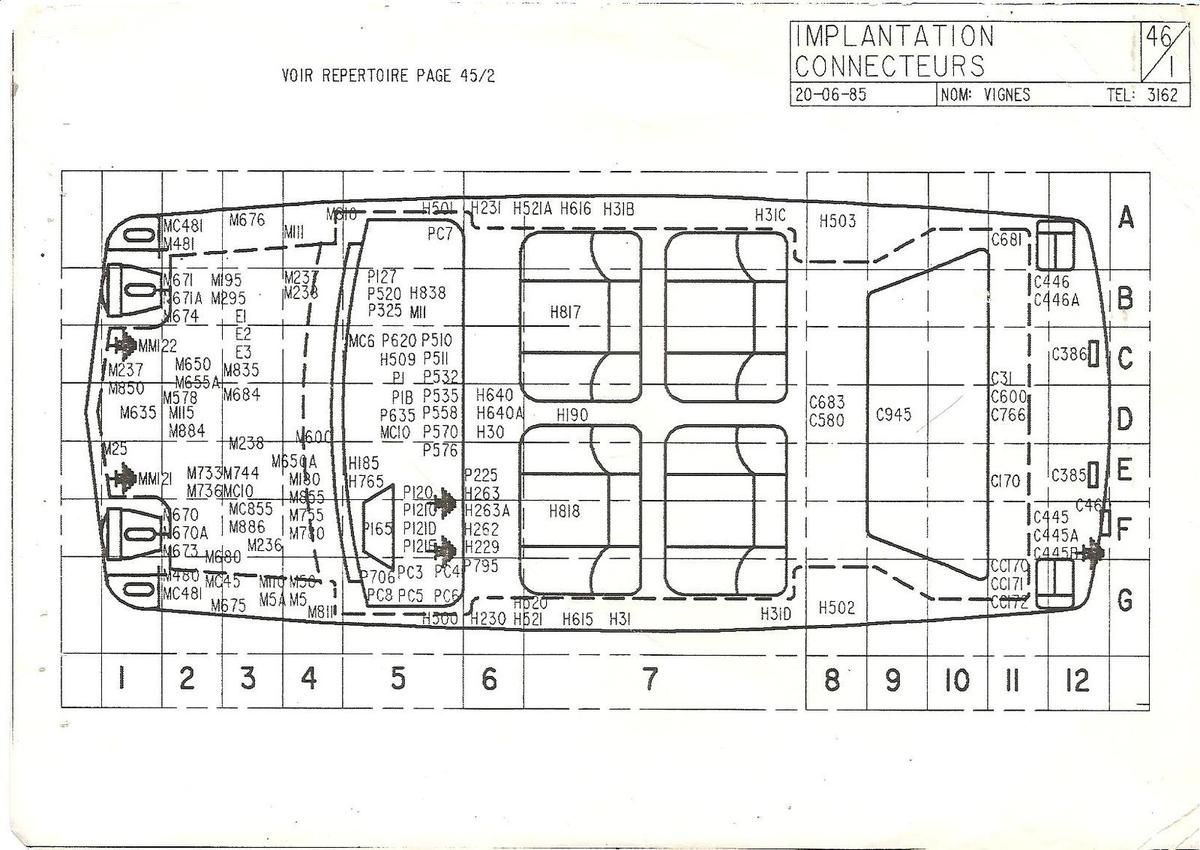

 • 46-1 implantation connecteurs

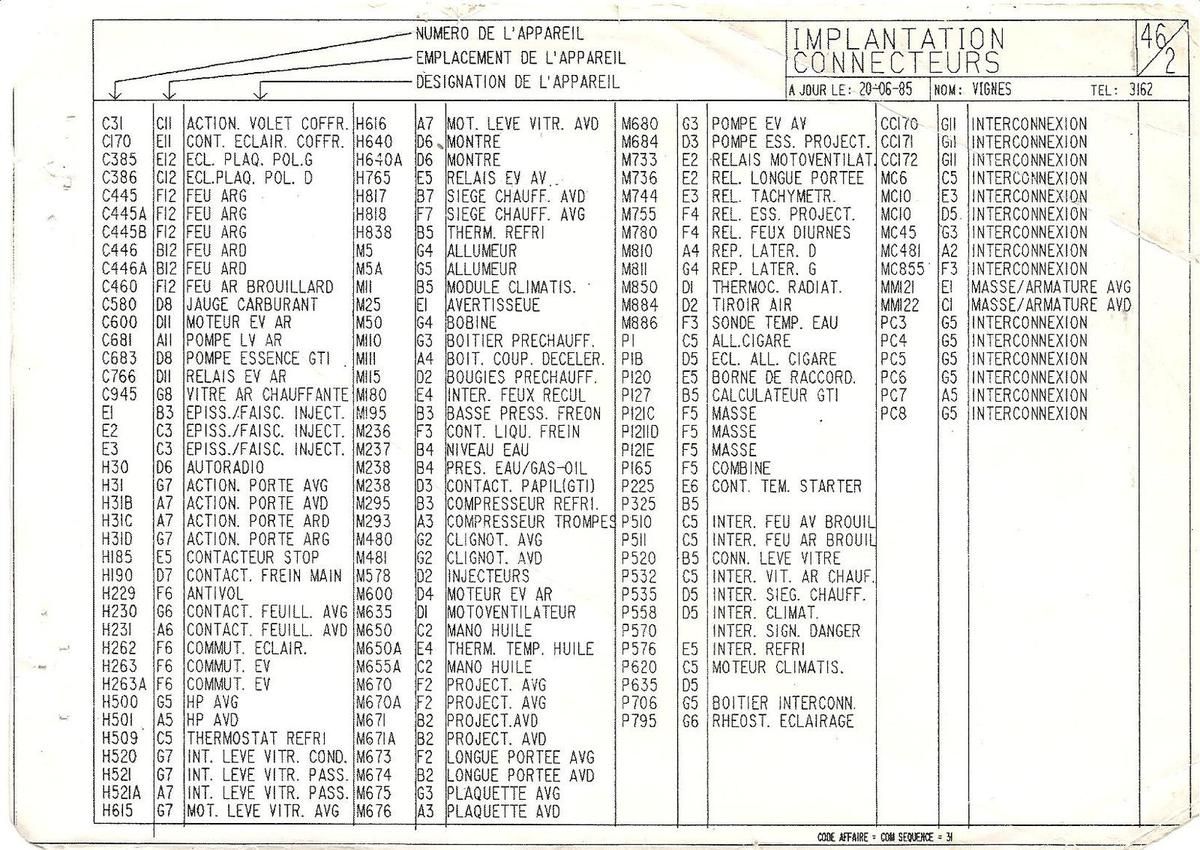

 • 46-2 implantation connecteurs
