Schémas électriques des 205 AM91

1986 1989 1991

 • 0-1 répertoire
 • 1-2 démarreur alternateur témoin de charge
 • 1-3 démarreur alternateur témoin de charge
 • 1-5 électrovanne témoin + bougies préchauffage
 • 2-1 allumage moteur XU51C
 • 2-2 allumage moteur XU*J*
 • 2-3 injection multipoint moteurs XU*J*
 • 2-4 injection multipoint moteurs XU9J JAZ
 • 2-5 injection XU9J JAZ alimentation allumage
 • 2-6 témoin autodiagnostique XU9J JAZ - XU5M

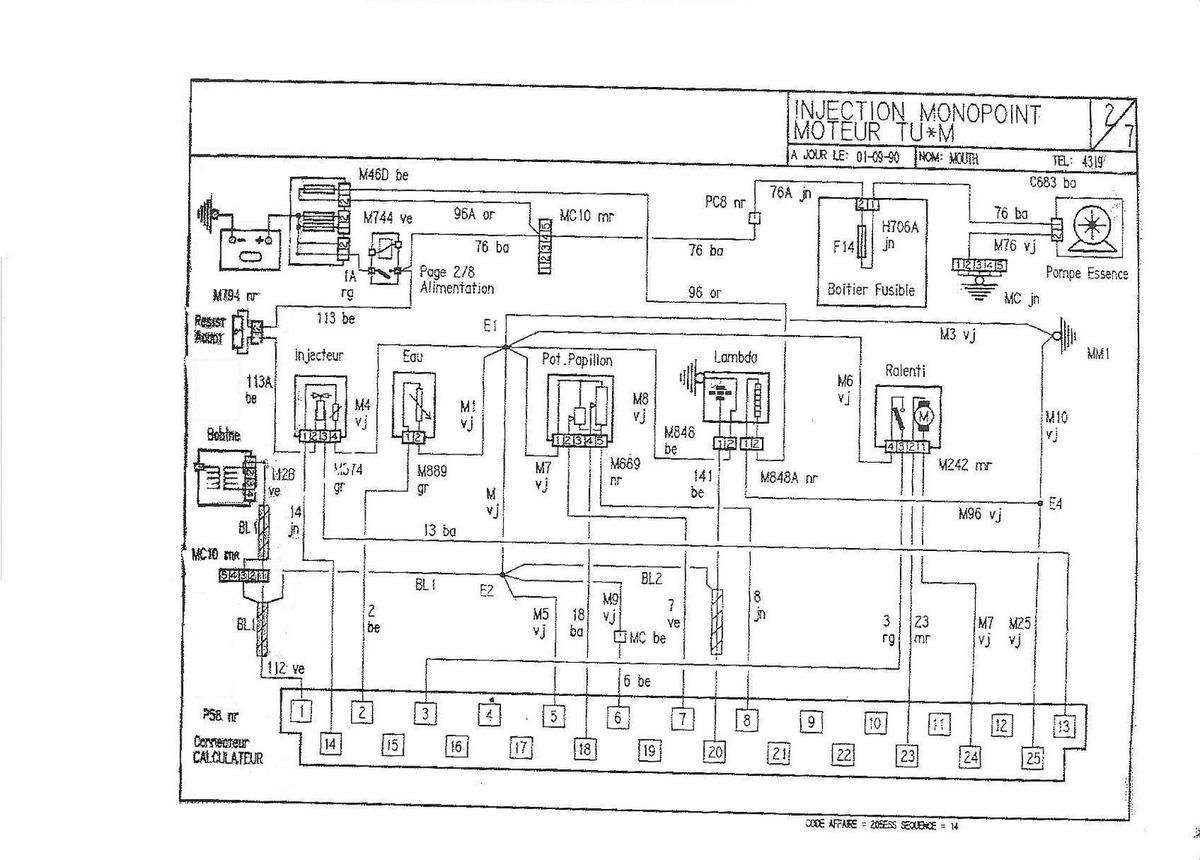

 • 2-7 injection monopoint moteurs TU.M

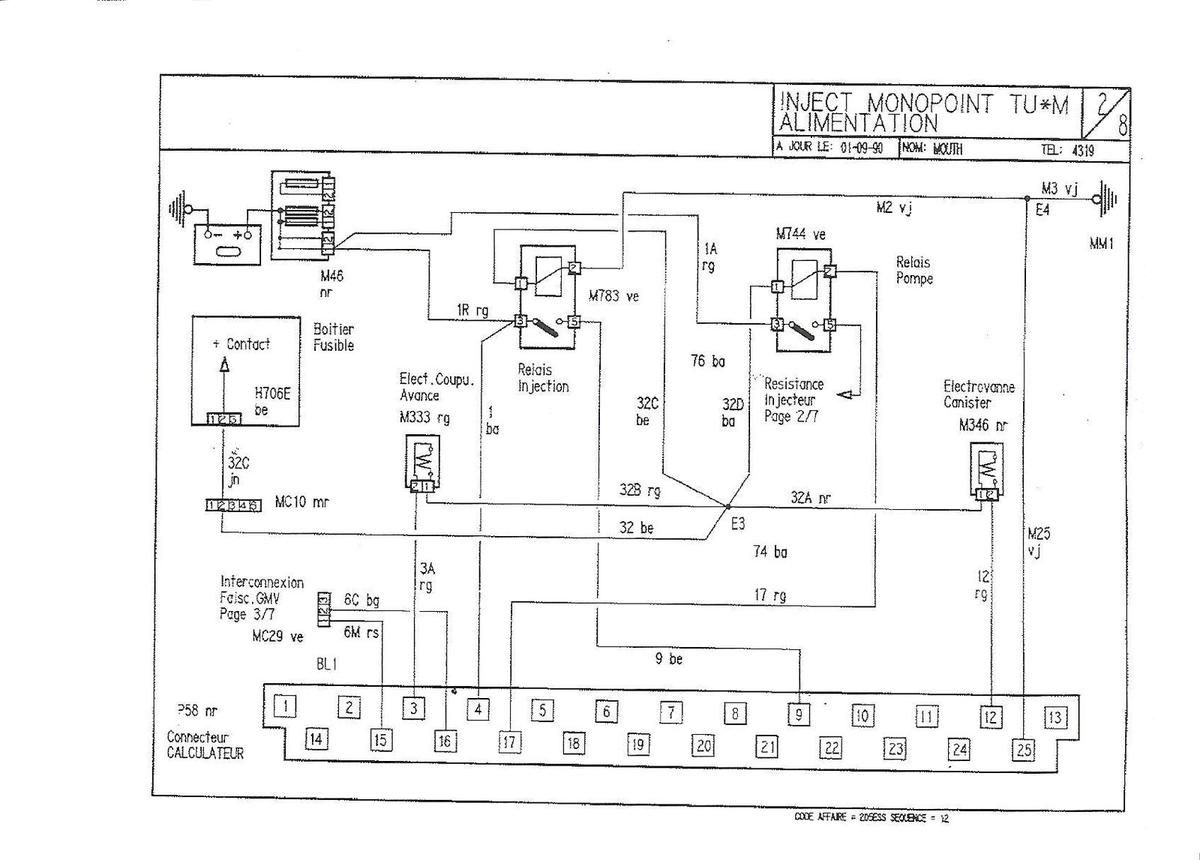

 • 2-8 injection monopoint TU.M alimentation
 • 2-9 témoin autodiagnostique TU.M
 • 2-11 allumage moteur TU

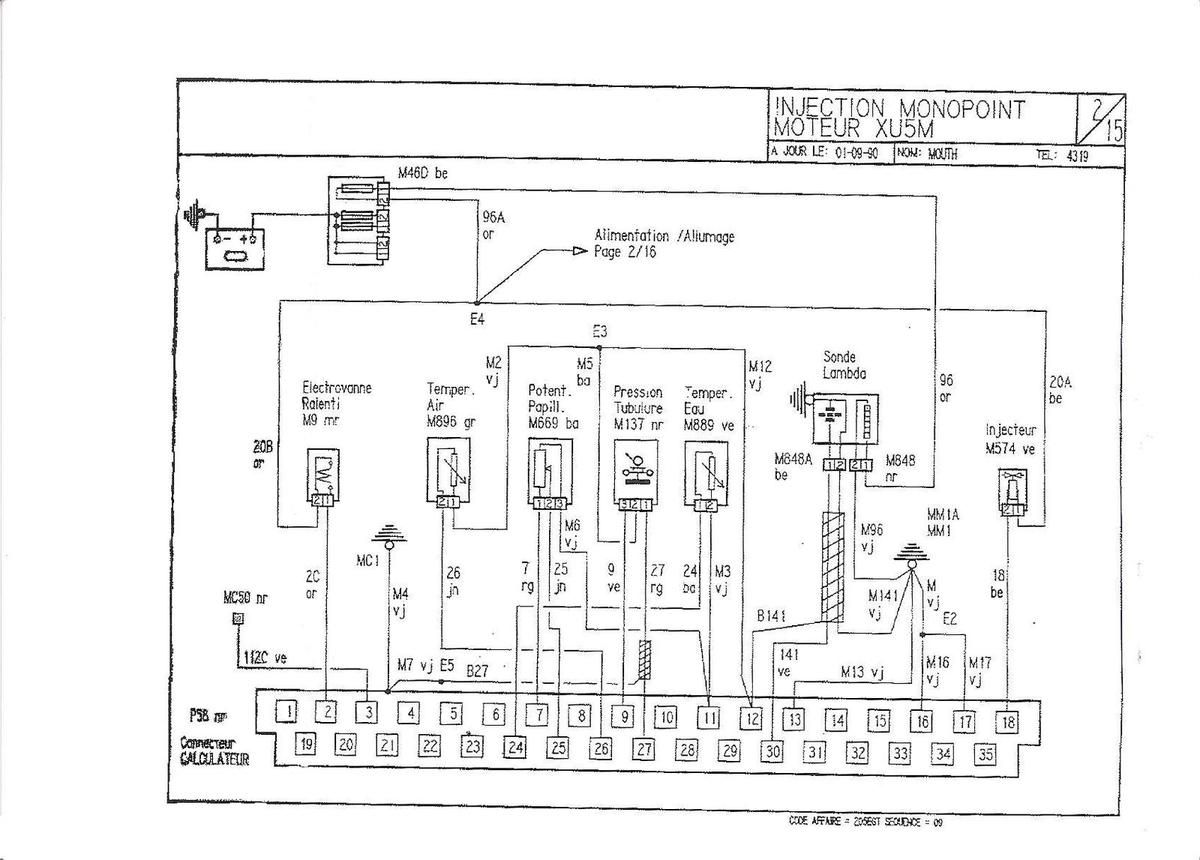

 • 2-15 injection monopoint moteurs XU5M

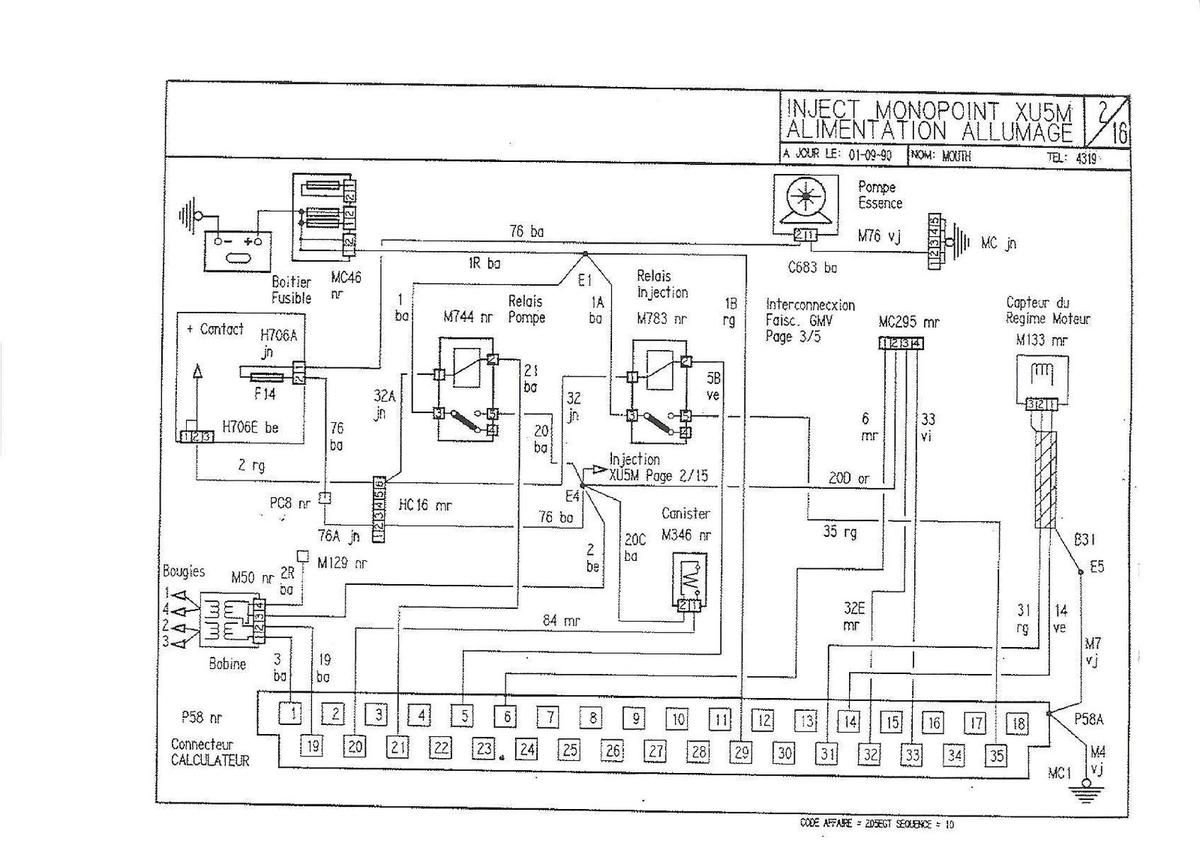

 • 2-16 injection monopoint XU5M alimentation allumage

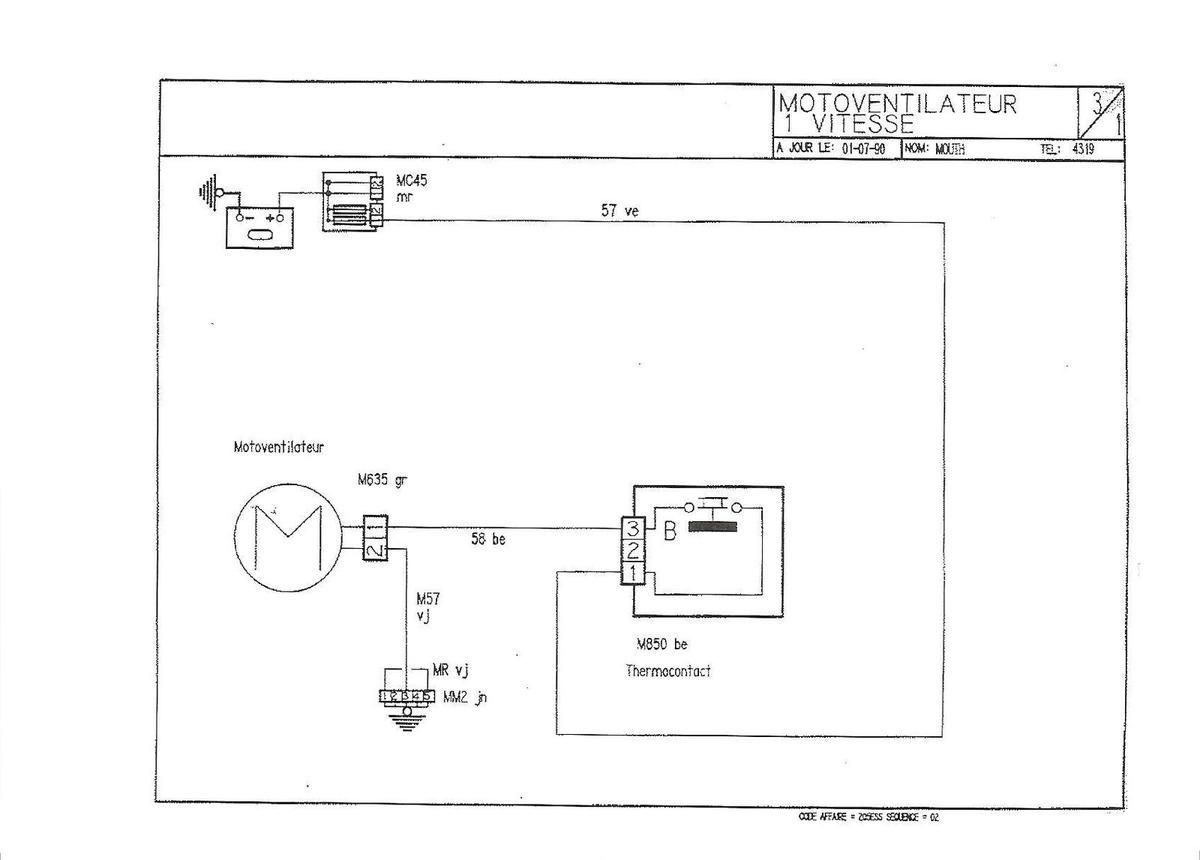

 • 3-1 motoventilateur 1 vitesse
 • 3-2 motoventilateur 2 vitesses
 • 3-3 groupe motoventilateurs
 • 3-4 groupe motoventilateurs

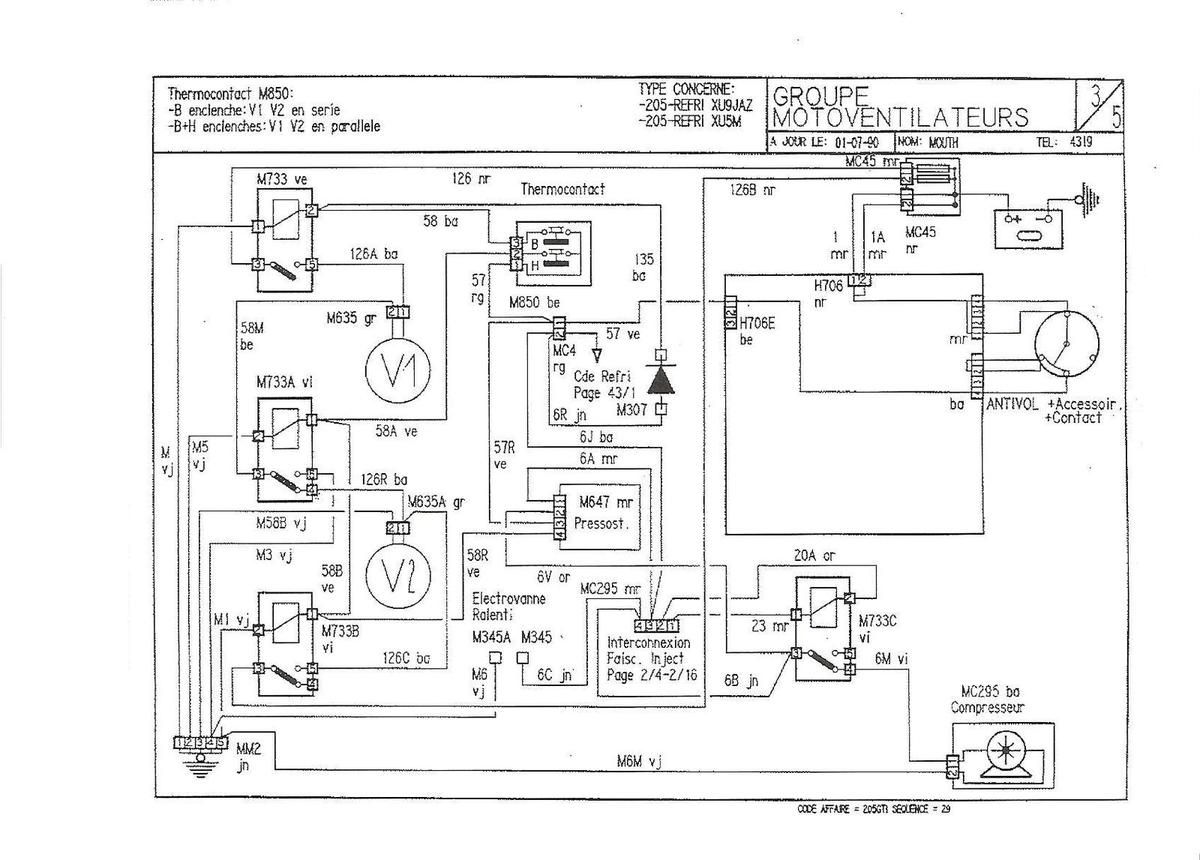

 • 3-5 groupe motoventilateurs
 • 3-6 motoventilateur 2 vitesses
 • 3-7 groupe motoventilateurs
 • 4-1 témoin starter
 • 5-1 compte tours moteurs XU

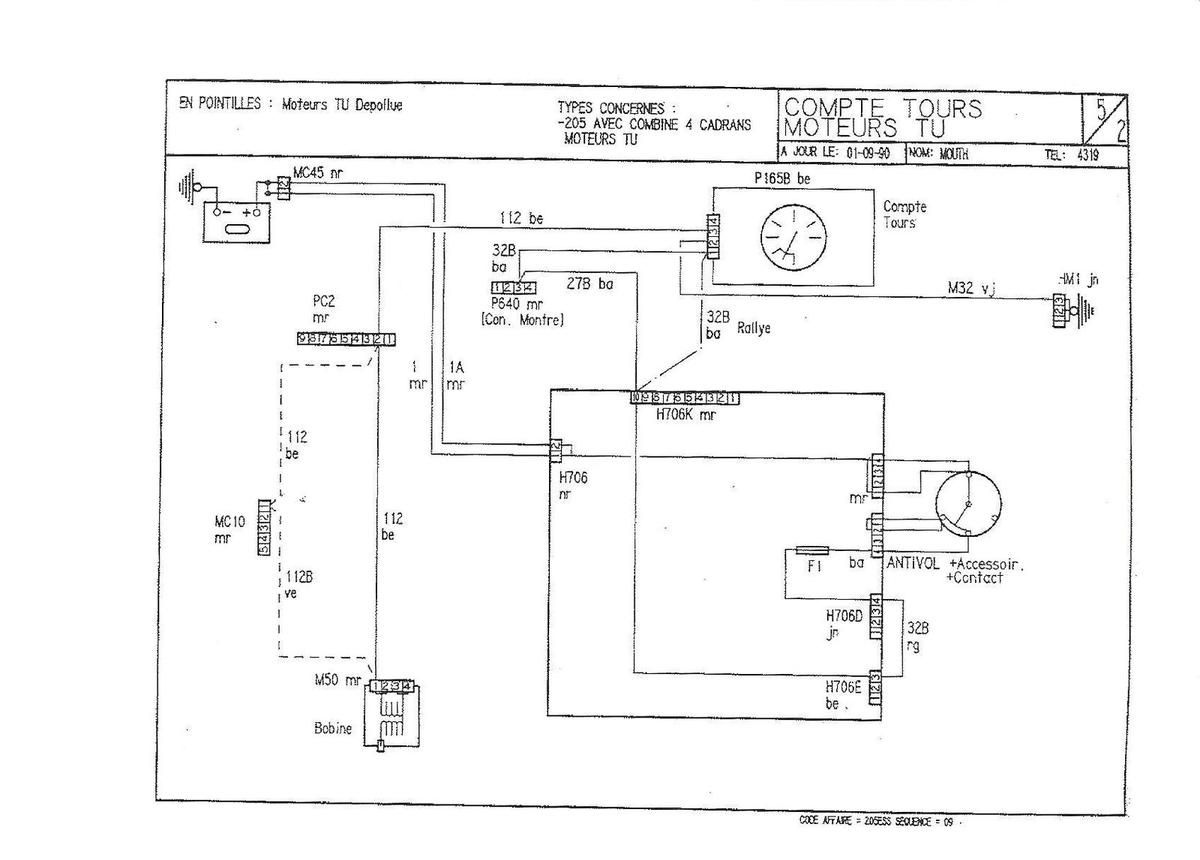

 • 5-2 compte tours moteurs TU

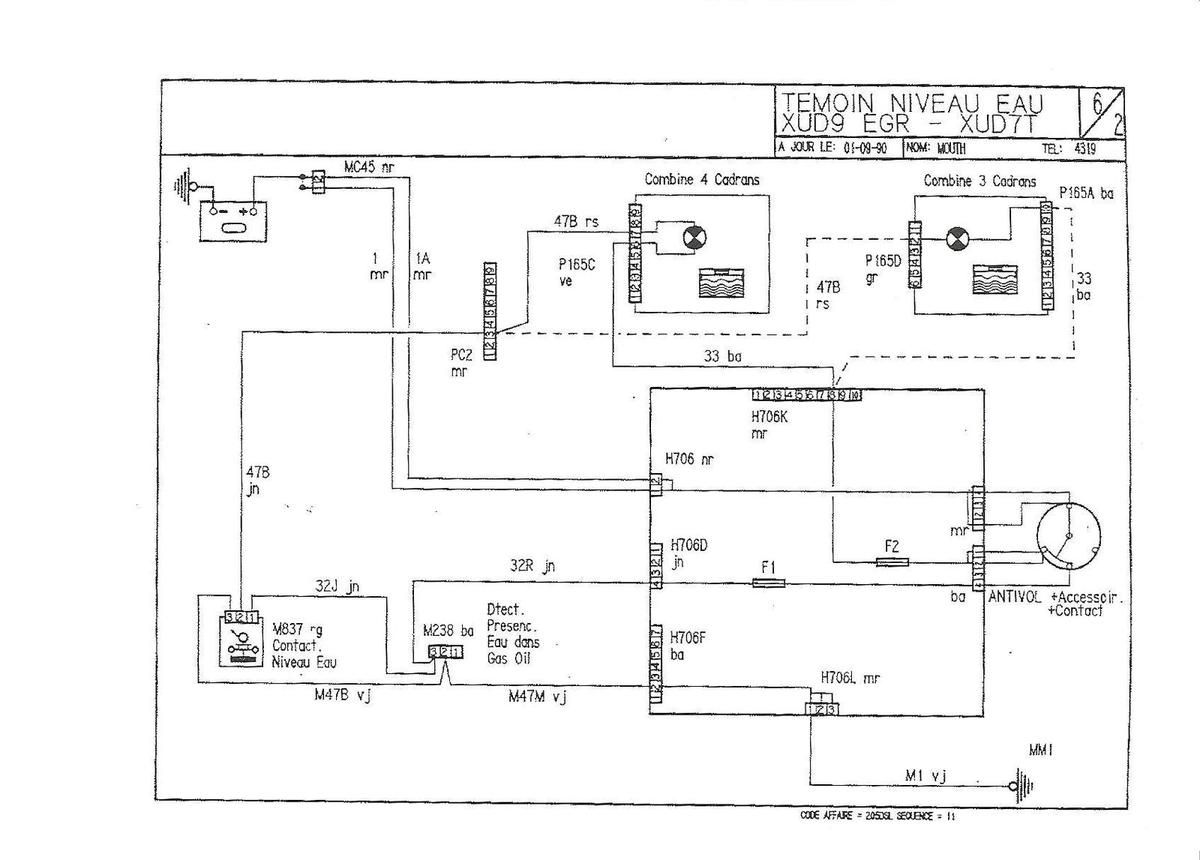

 • 6-2 témoin niveau eau moteur XUD9 EGR - XUD7T
 • 7-1 témoin stop pression huile température eau niveau eau
 • 7-2 témoin stop pression huile température eau niveau eau
 • 7-3 témoin stop pression huile température eau niveau eau
 • 7-5 pompe immergée témoin huile
 • 8-1 témoin freins niveau liquide usure plaquette
 • 9-1 témoin freins niveau liquide usure plaquette
 • 9-2 témoin brake Australie

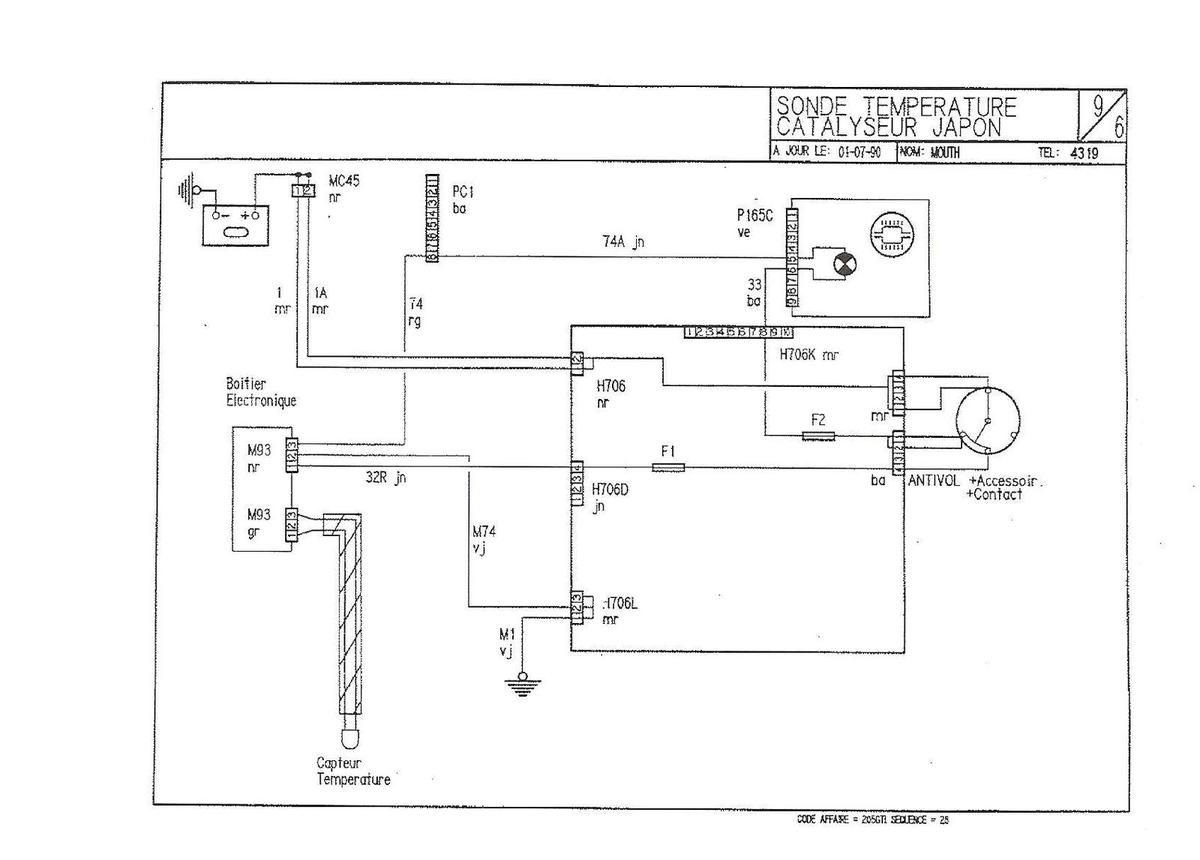

 • 9-6 sonde température catalyseur JAPON

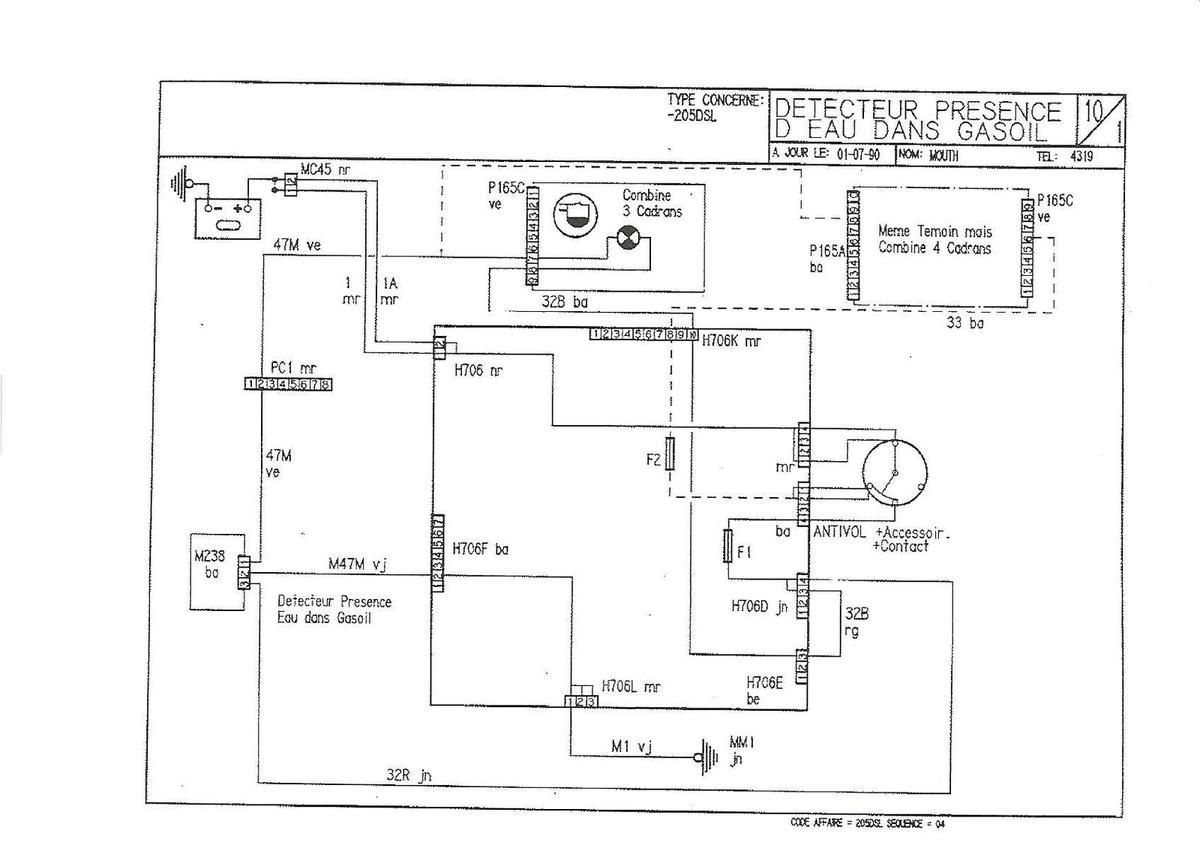

 • 10-1 détecteur présence d eau dans gasoil
 • 11-1 récepteurs combine

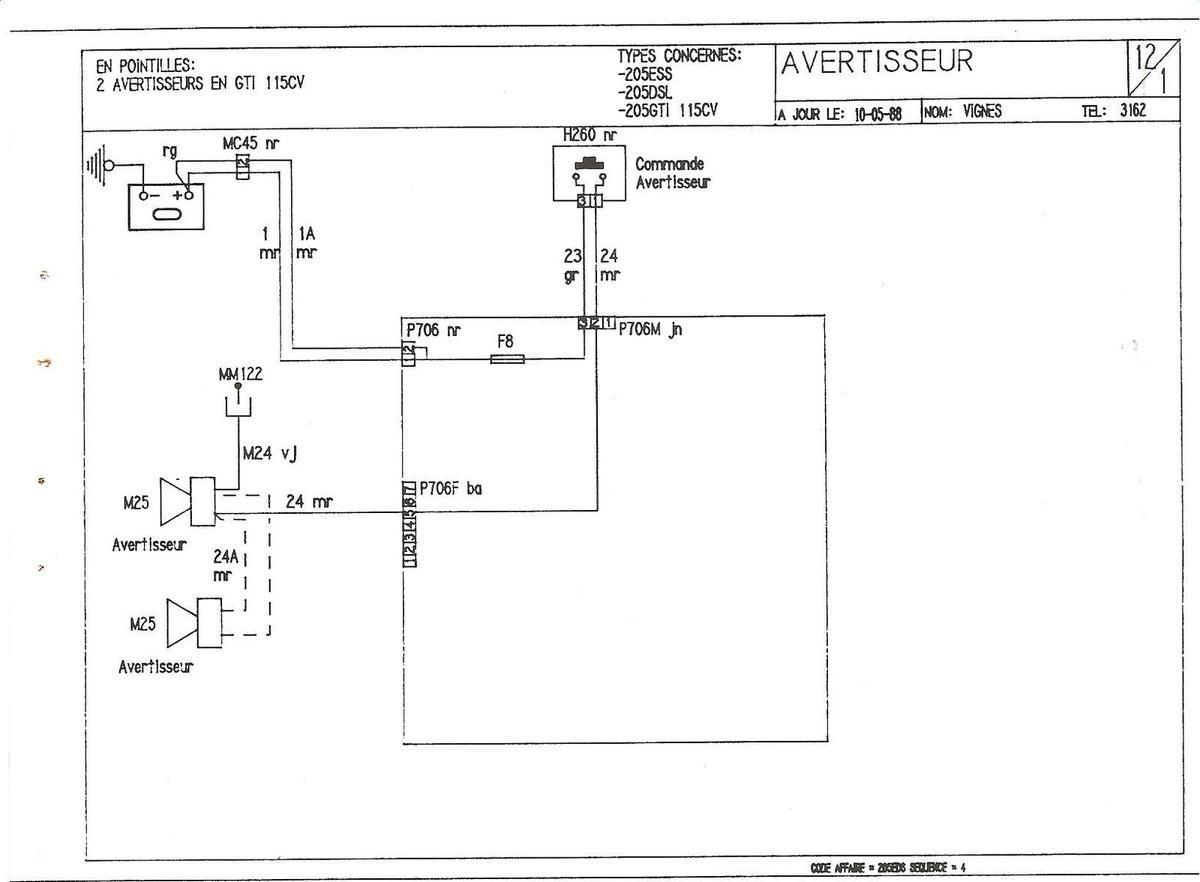

 • 12-1 avertisseur

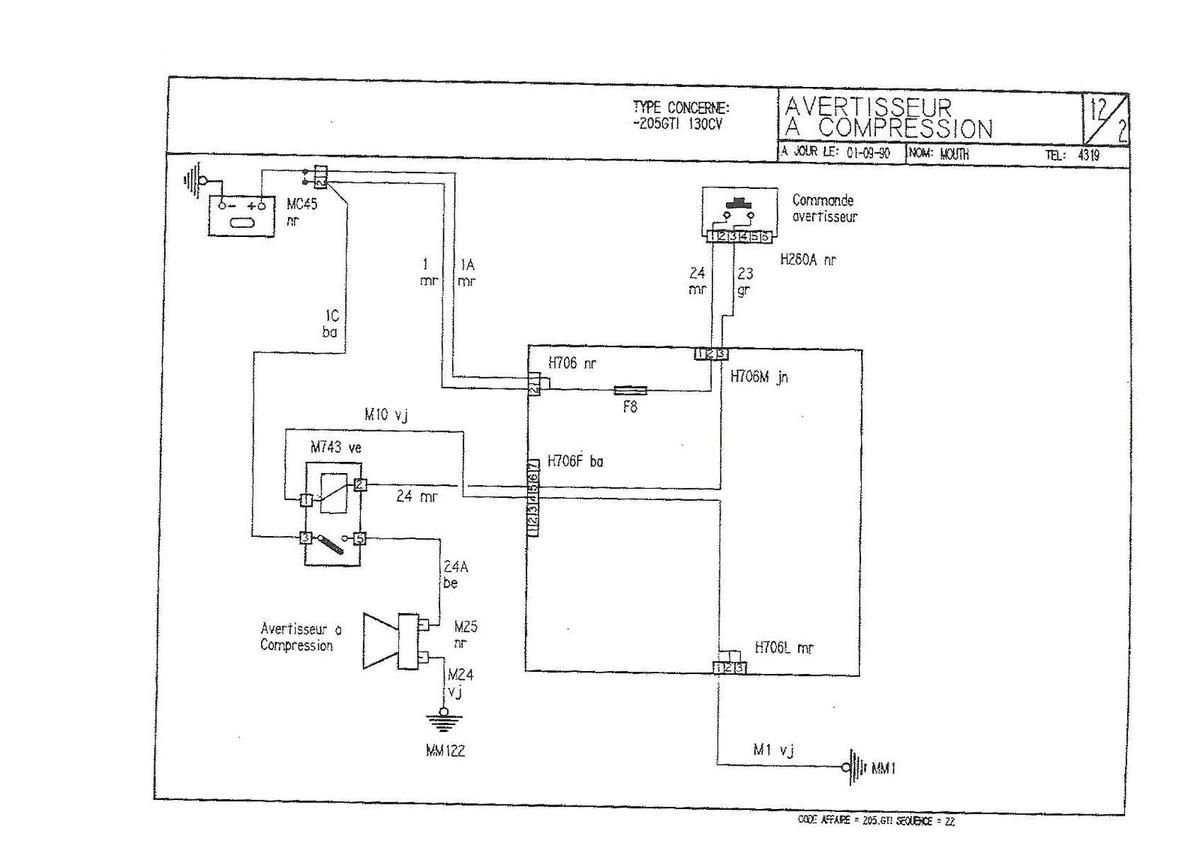

 • 12-2 avertisseur à trompes

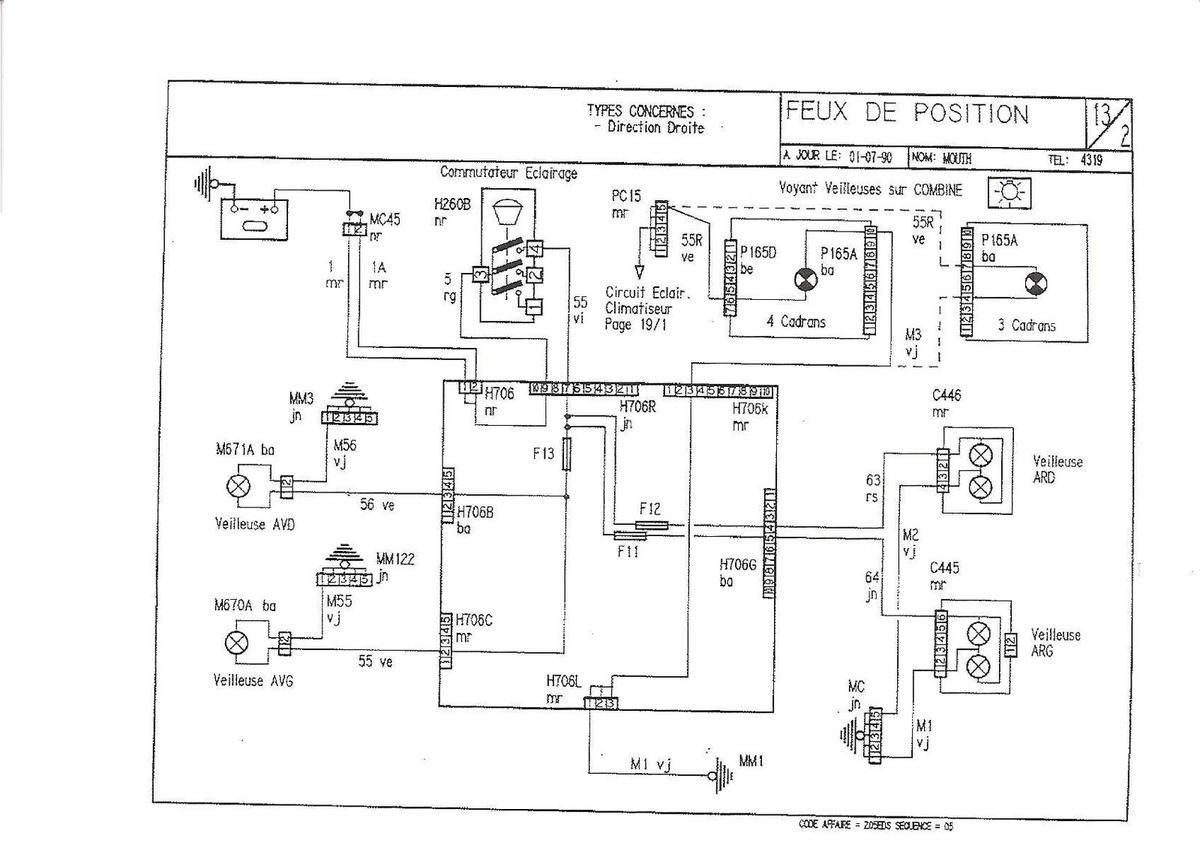

 • 13-2 feux de position
 • 13-3 feux de position

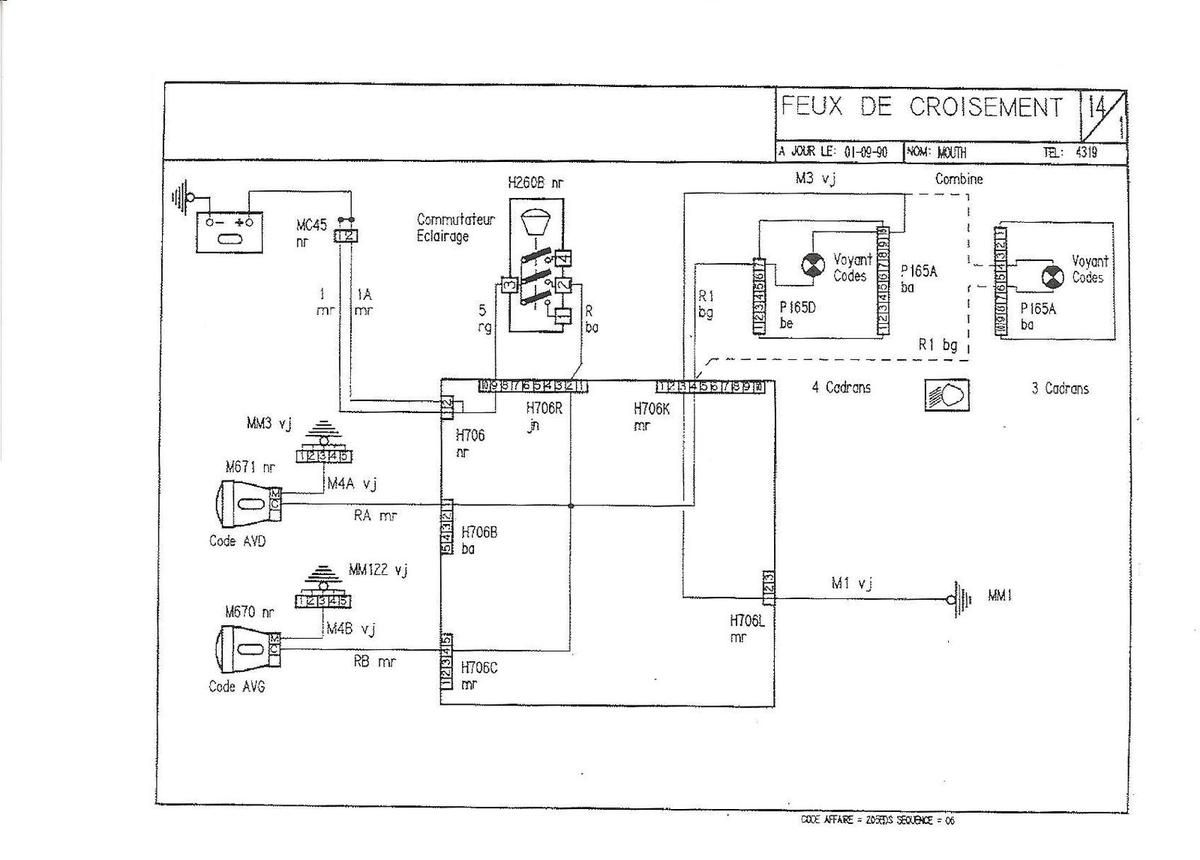

 • 14-1 feux de croisement
 • 15-1 feux de route
 • 15-2 feux de route feux longue portée
 • 16-1 clignotants répétiteurs
 • 17-1 signal danger

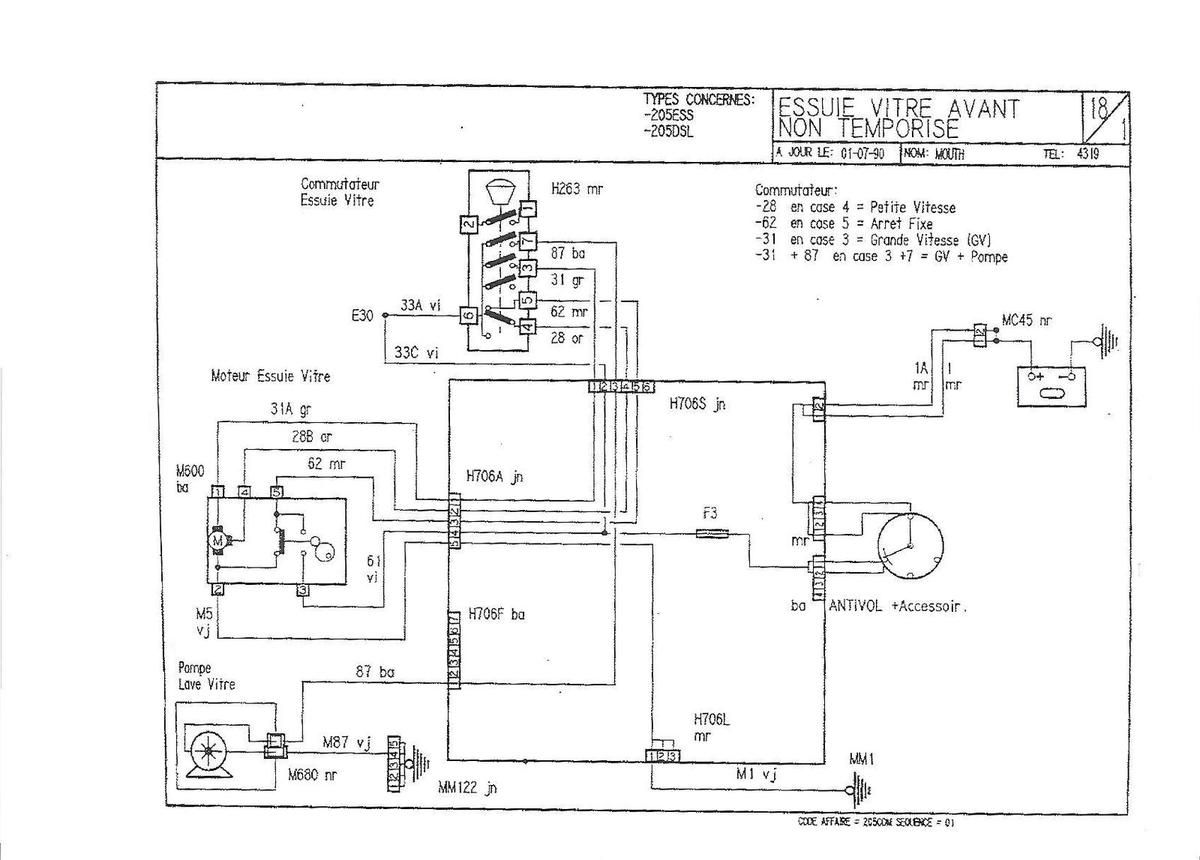

 • 18-1 essuie vitre avant non temporise

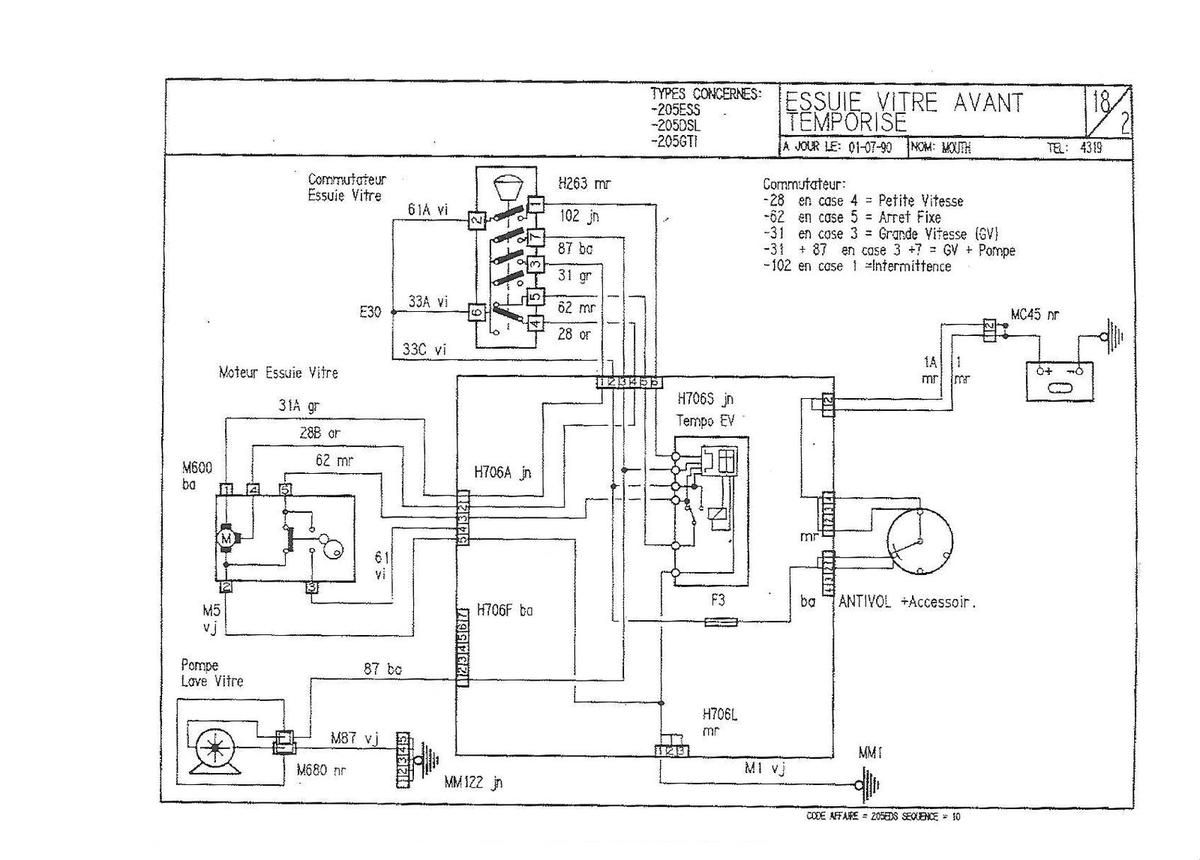

 • 18-2 essuie vitre avant temporise
 • 19-1 éclairage façade climatisation + combine
 • 19-2 éclairage façade climatisation + combine
 • 20-1 montre aiguilles

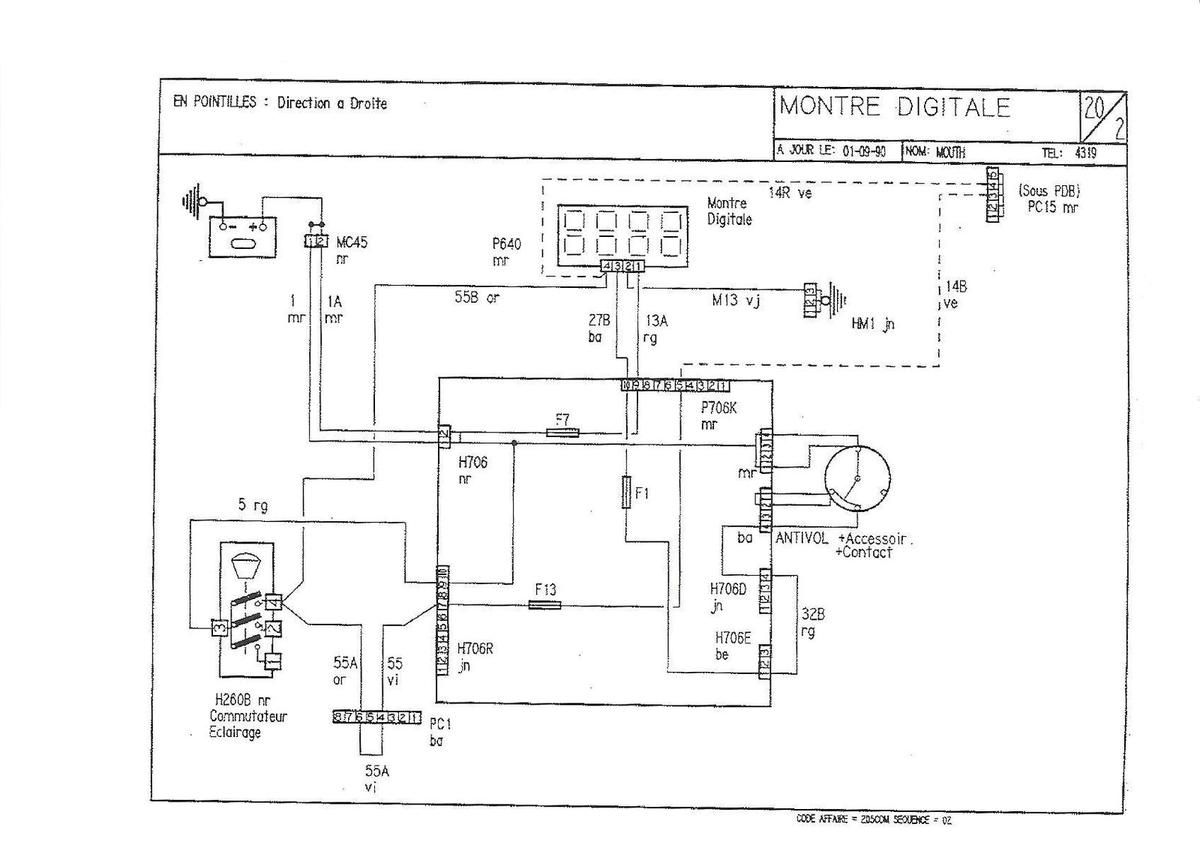

 • 20-2 montre digitale

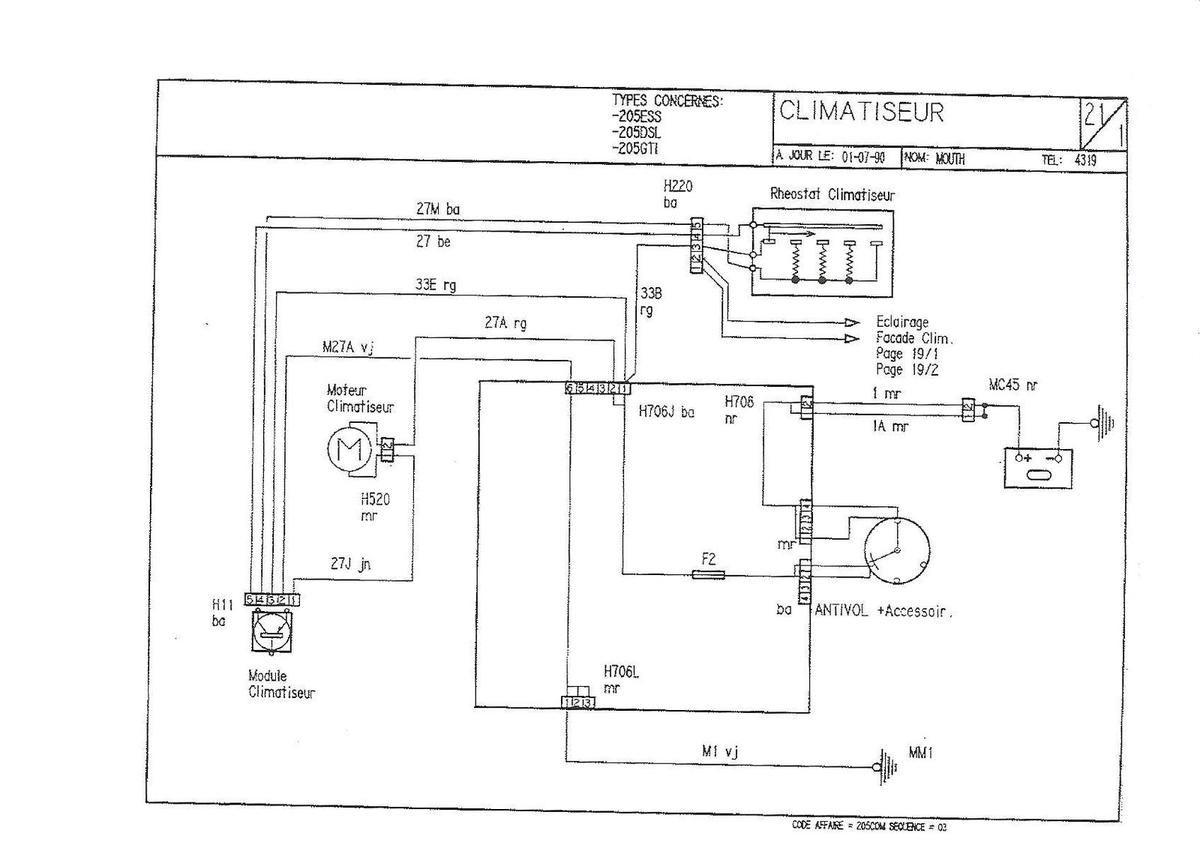

 • 21-1 climatiseur
 • 22-1 allume cigare
 • 24-1 alimentation auto radio haut parleur
 • 25-1 plafonnier lecteur de cartes
 • 25-2 plafonnier - plip  lecteur de cartes
 • 25-3 tempo plafonnier - plip  lecteur de cartes
 • 25-5 éclairage vide poche

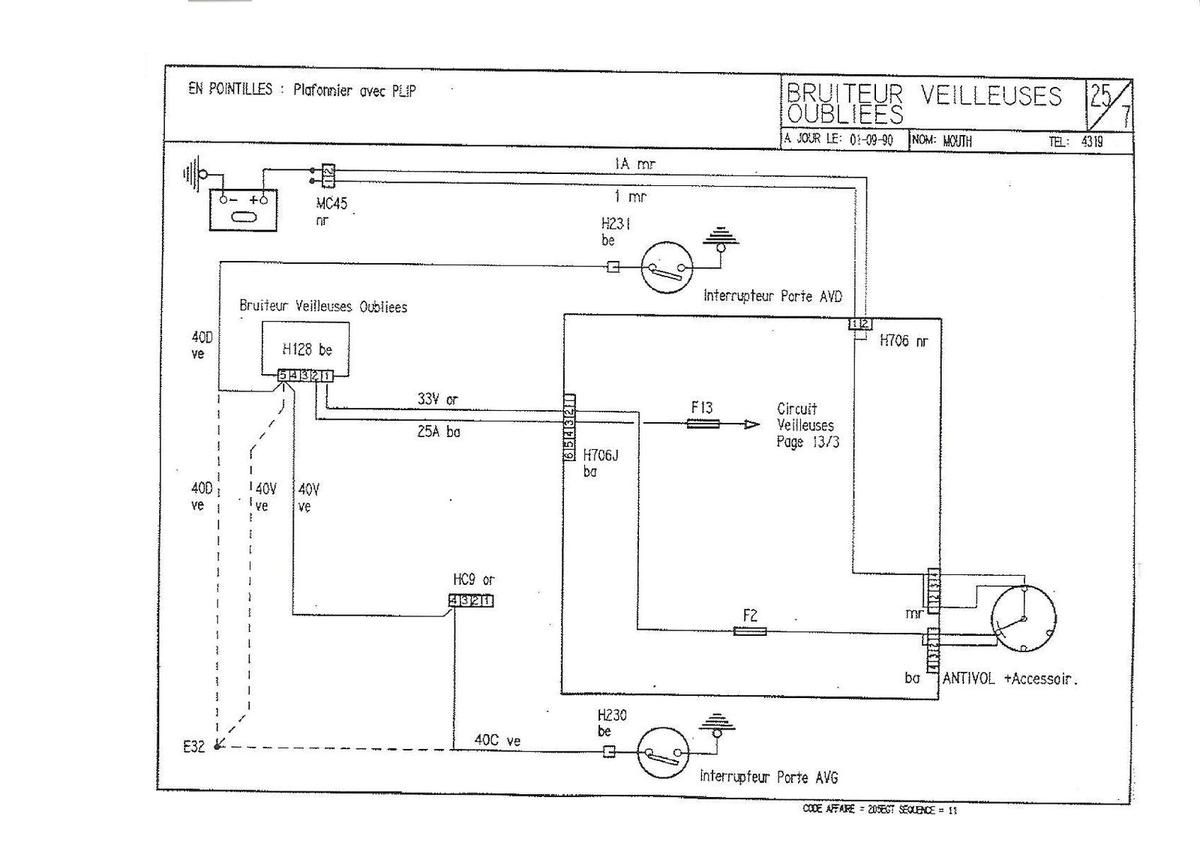

 • 25-7 bruiteur veilleuses oubliées

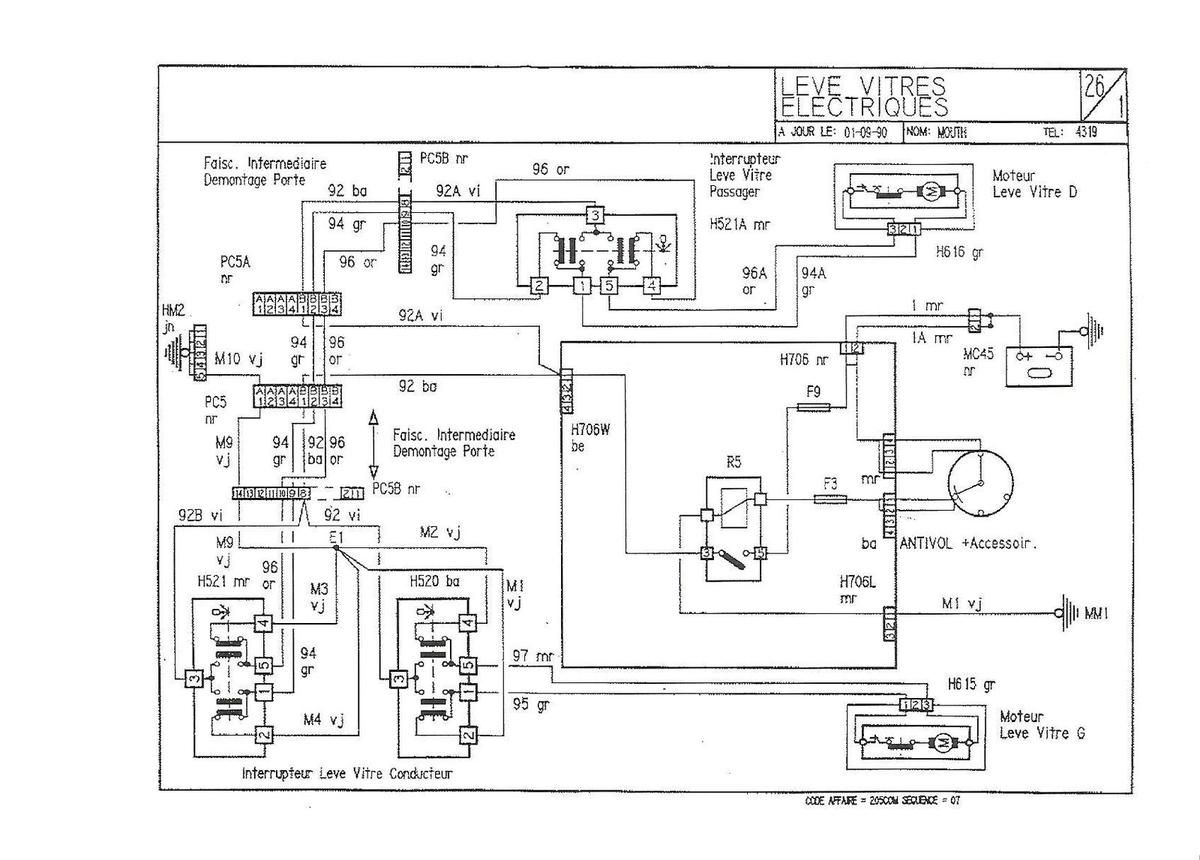

 • 26-1 lève vitre électrique

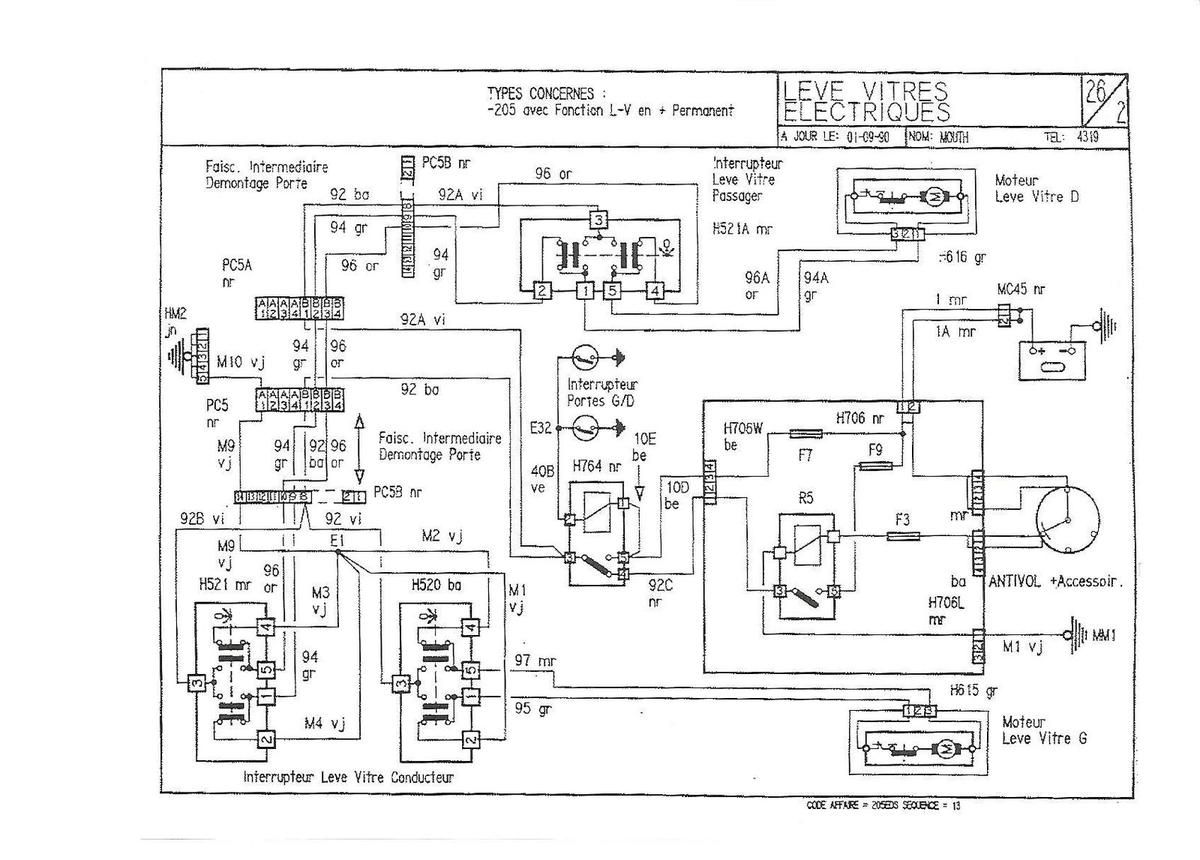

 • 26-2 lève vitre électrique

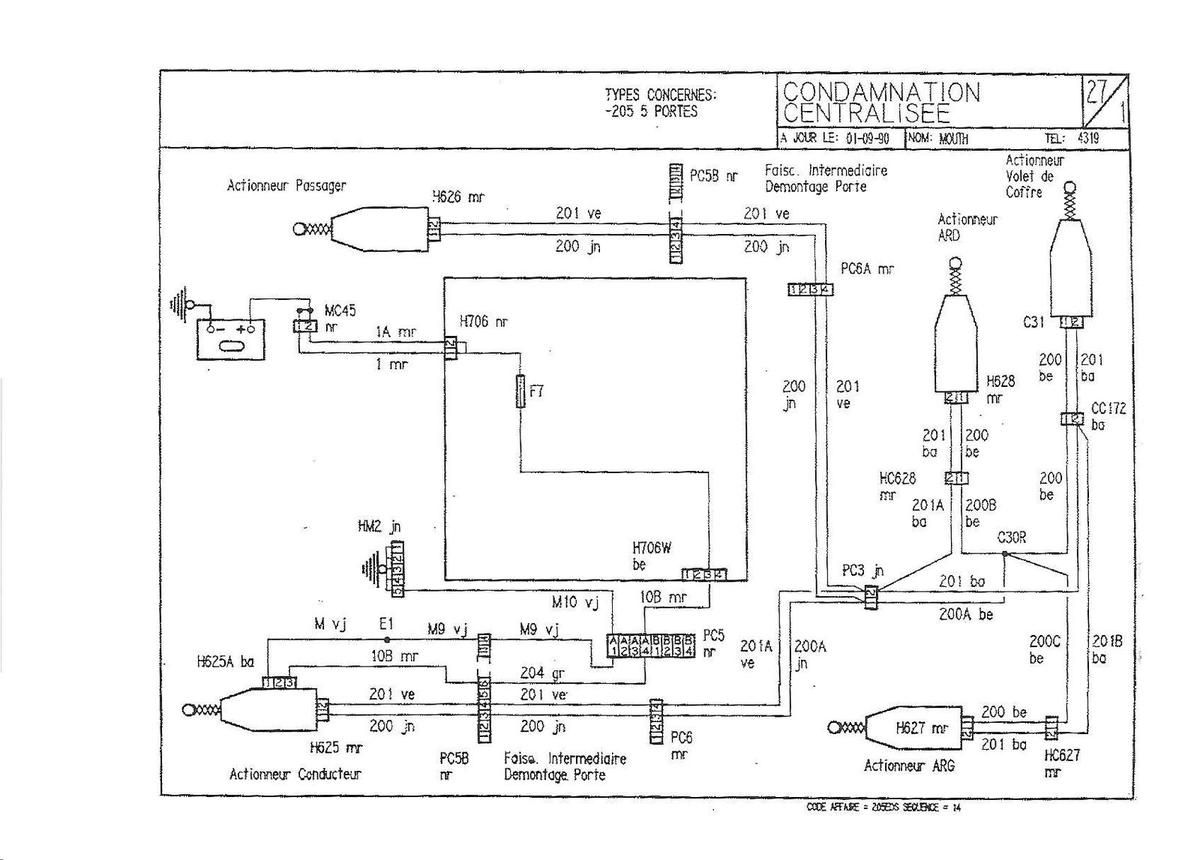

 • 27-1 condamnation centralisée

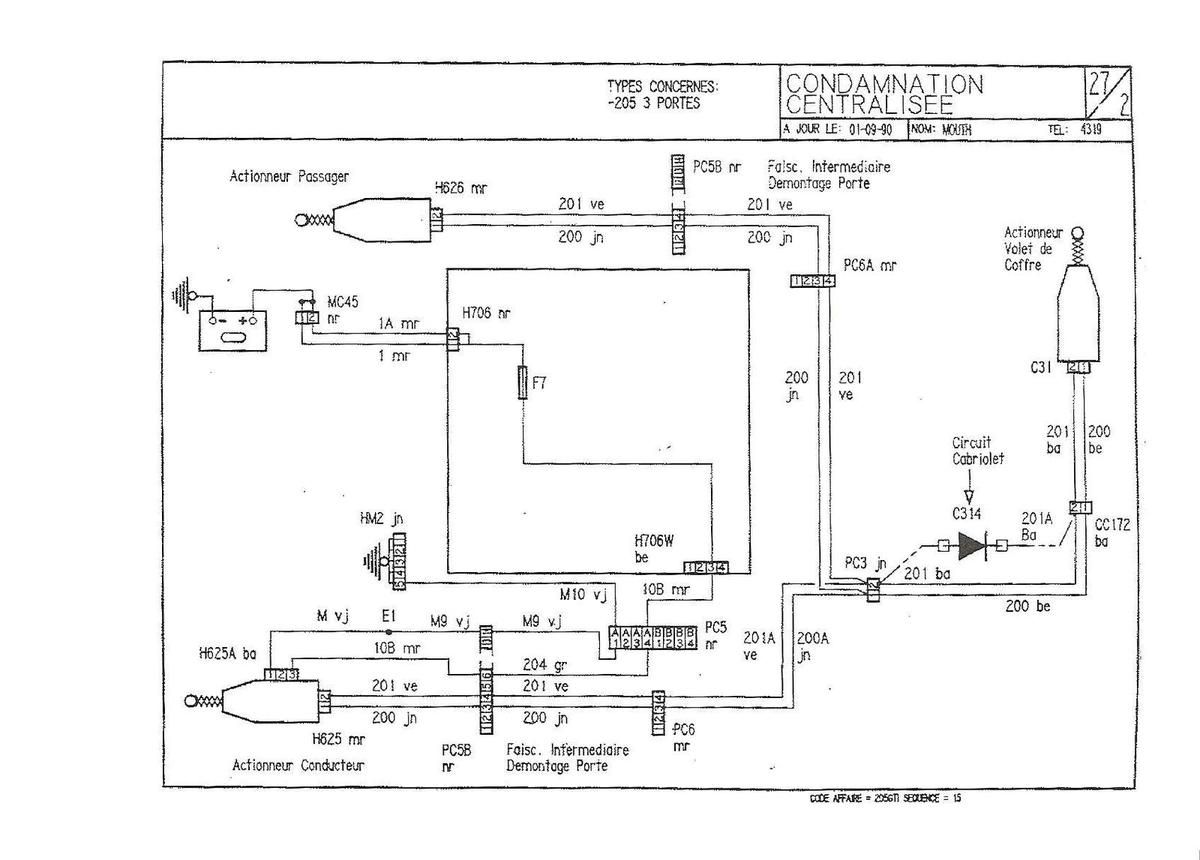

 • 27-2 condamnation centralisée
 • 27-3 condamnation centralise plip
 • 28-1 feux stop
 • 29-1 feux de recul T.T B.V.M
 • 29-2 interdiction démarrage éclairage console BVA sauf grand froid
 • 29-3 interdiction démarrage éclairage console BVA grand froid
 • 29-4 interdiction démarrage éclairage console BVA grand froid
 • 29-5 interdiction démarrage éclairage console BVA sauf grand froid
 • 29-6 interdiction démarrage éclairage console BVA sauf grand froid

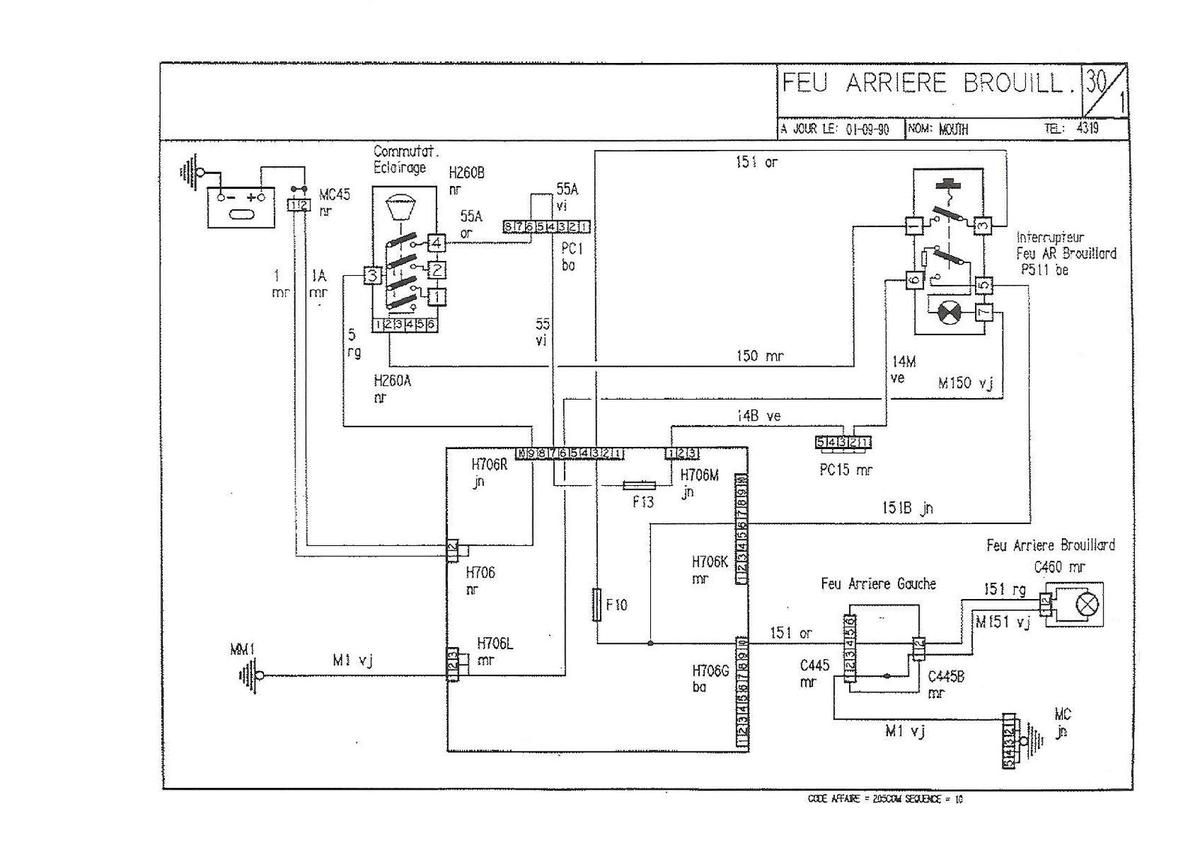

 • 30-1 feu arrière brouillard
 • 30-2 feu arrière brouillard
 • 31-1 éclaireurs plaque police

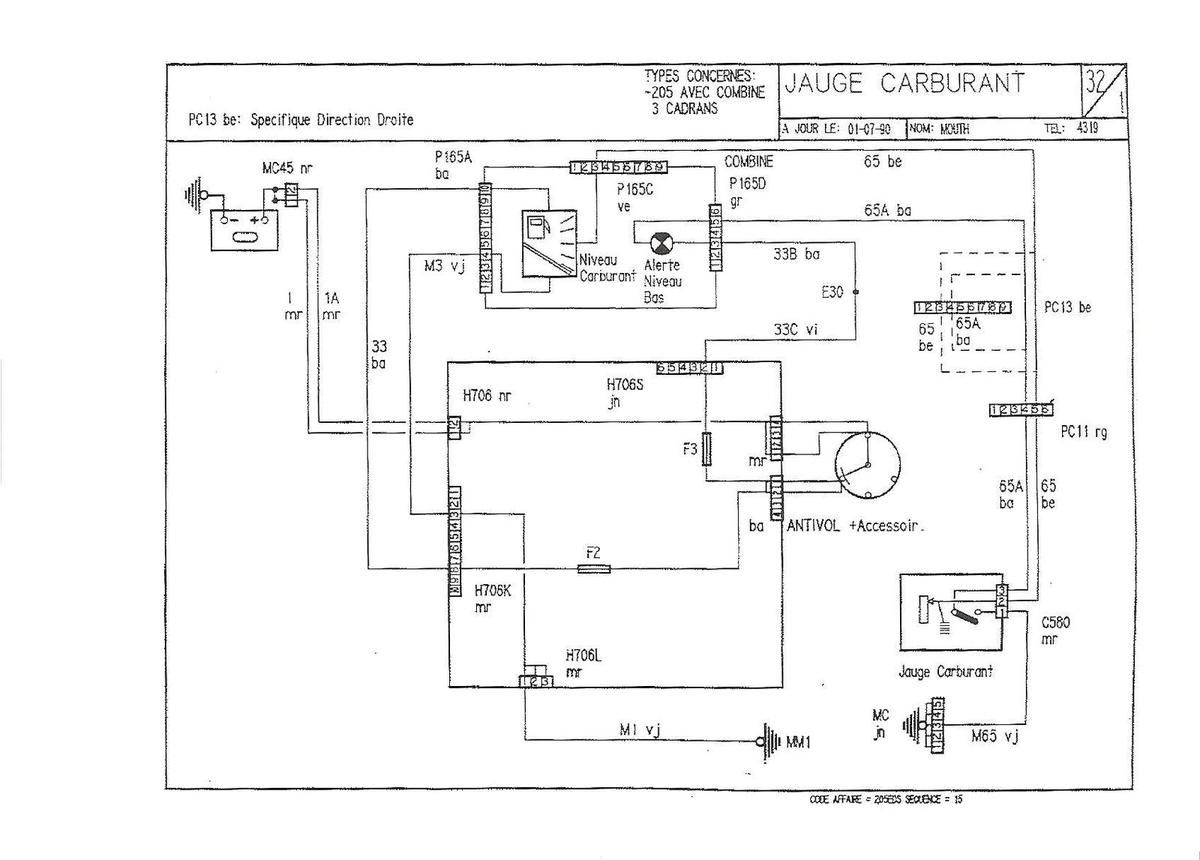

 • 32-1 jauge carburant
 • 32-2 jauge carburant
 • 33-1 lunette chauffante retro-chauffant

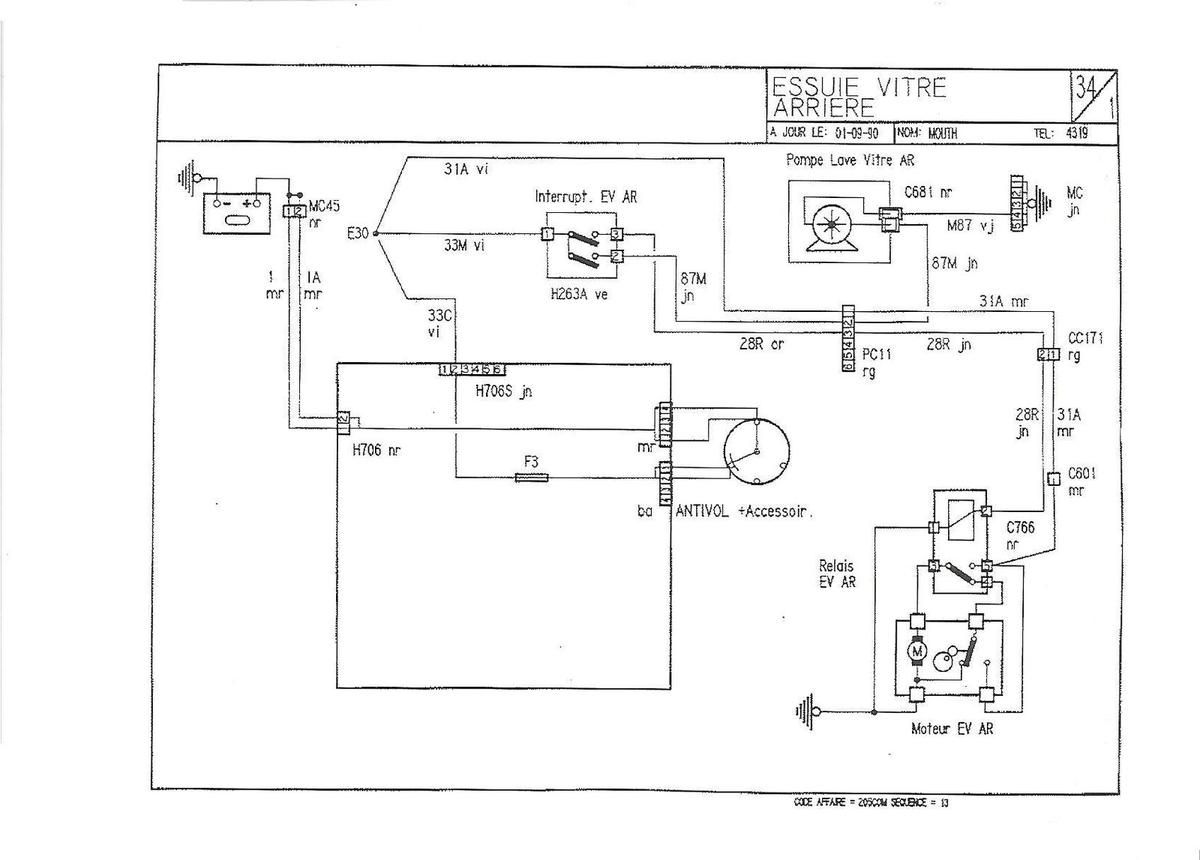

 • 34-1 essuie vitre arrière
 • 35-1 alimentation attache remorque
 • 36-1 éclaireur coffre

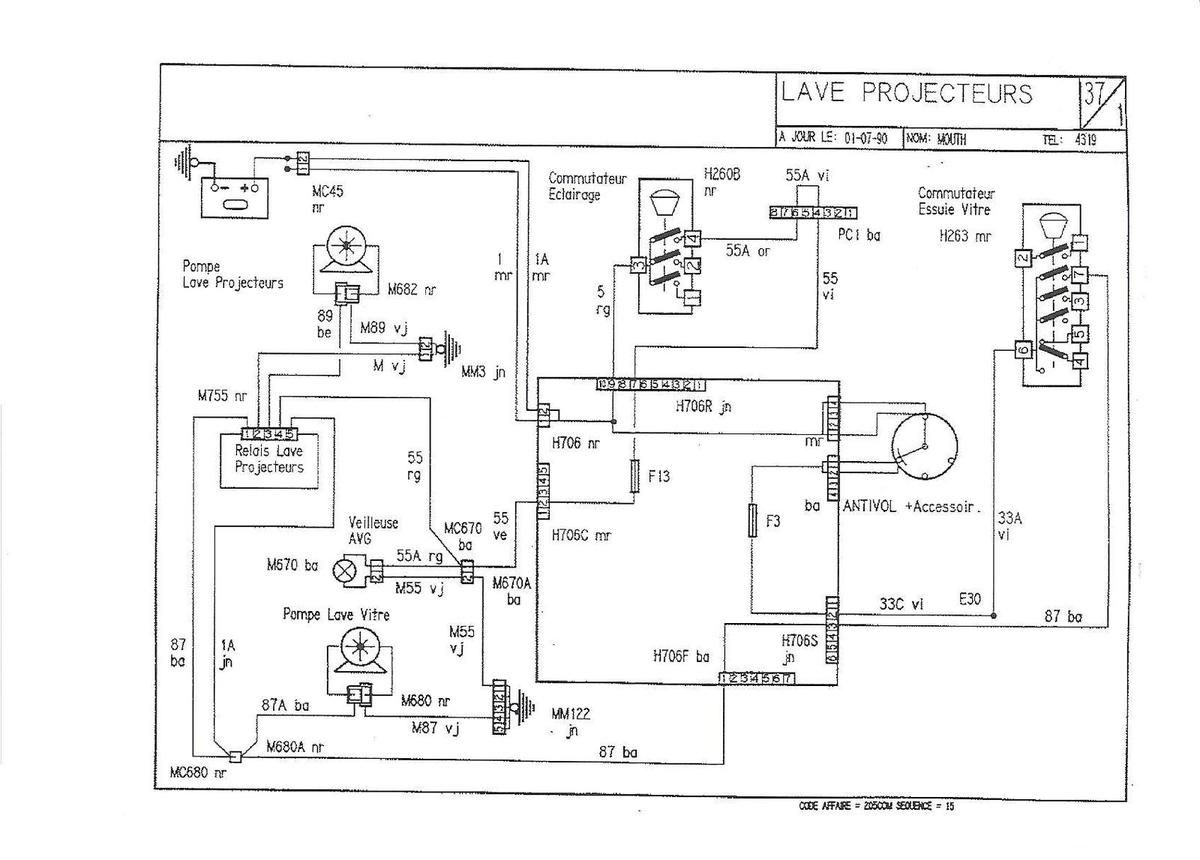

 • 37-1 lave projecteur
 • 38-1 siège chauffants pompe additionnelle

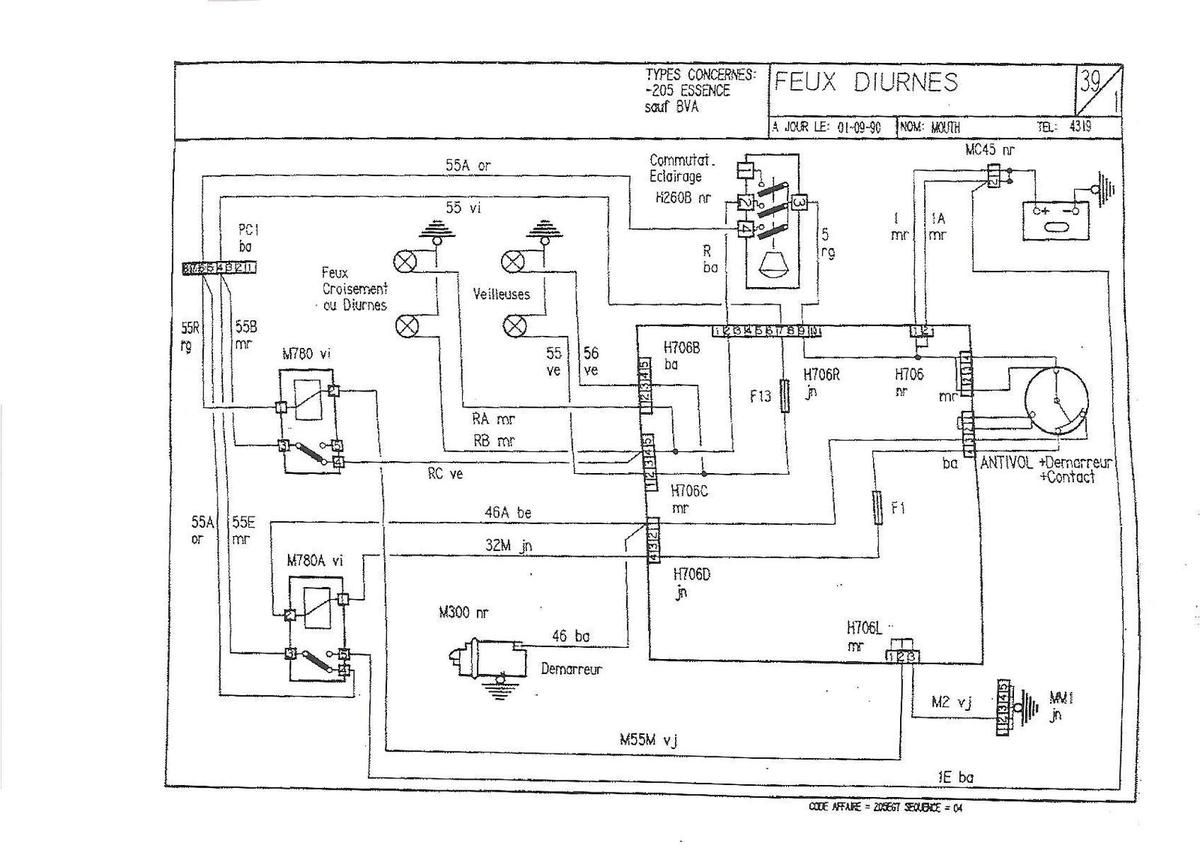

 • 39-1 feux diurnes

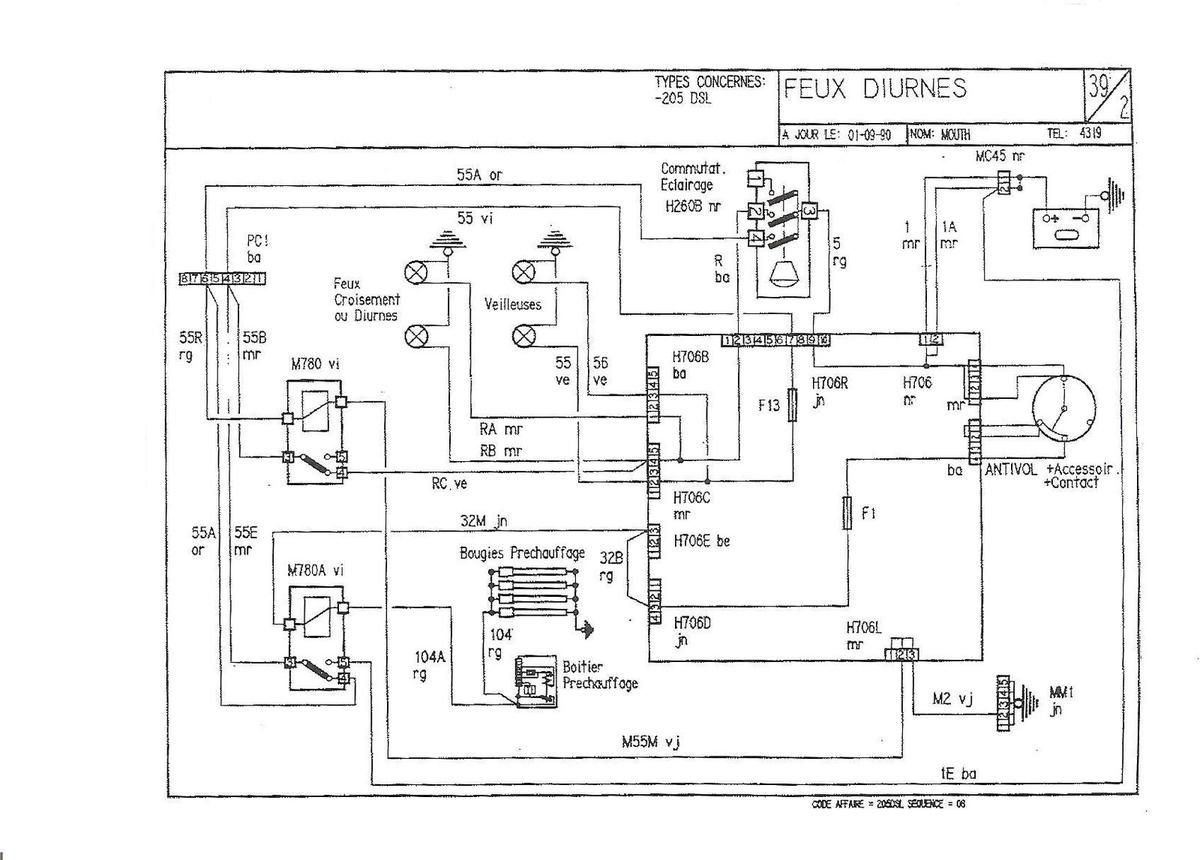

 • 39-2 feux diurnes

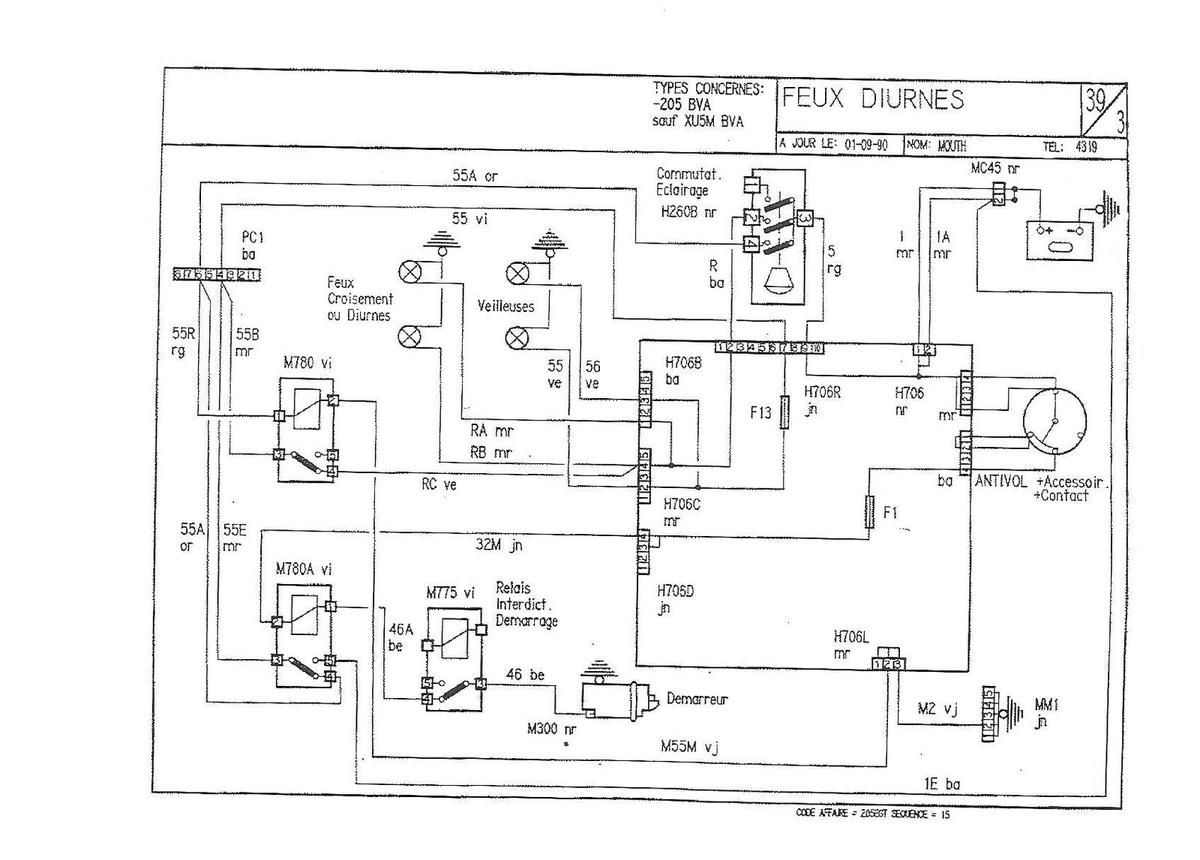

 • 39-3 feux diurnes
 • 39-4 feux diurnes
 • 40-2 capote électrique

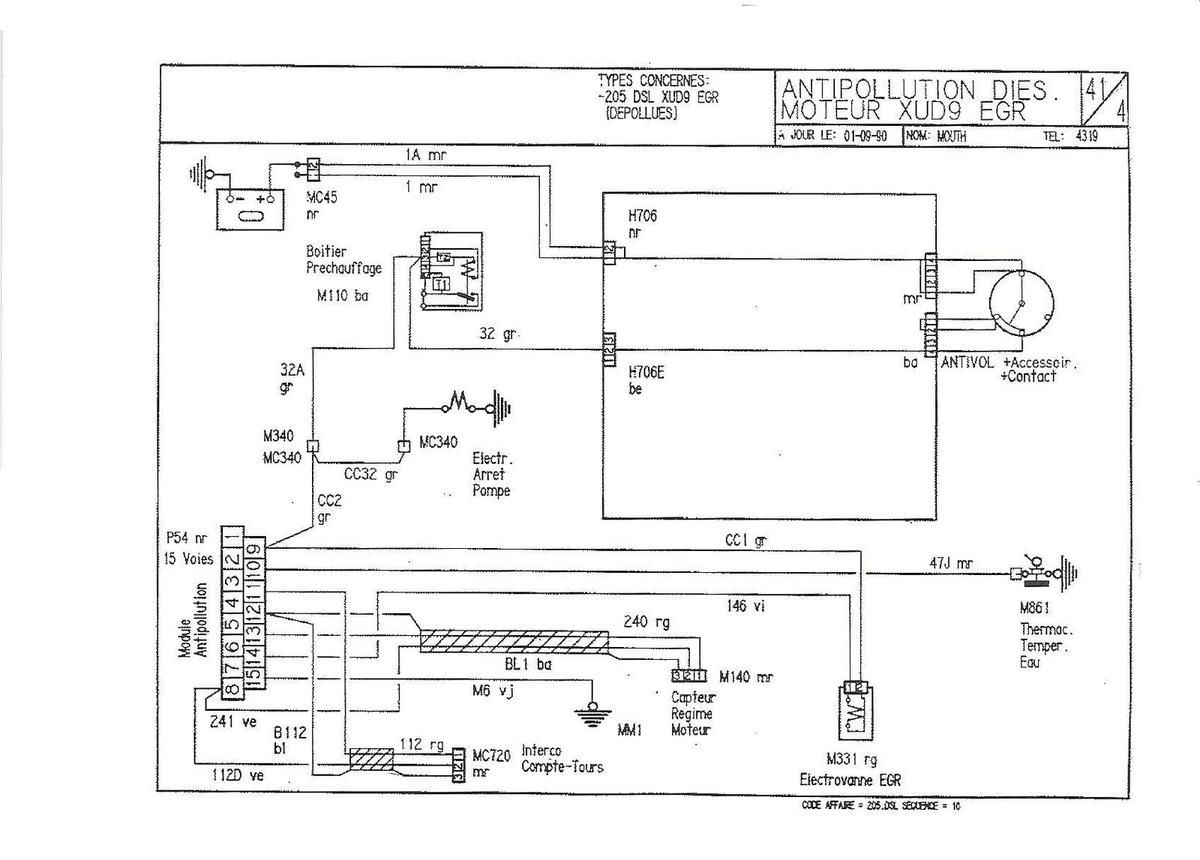

 • 41-4 antipollution diesel moteur XUD9 EGR
 • 43-1 réfrigération
 • 44-1 ordinateur de bord doubles commandes
 • 45-1 feux dim-dips
 • 46-1 antiblocage roue ADDONIX 4-2
 • 46-2 témoin autodiagnostique antiblocage roue
 • 46-10 sureté nationale gendarmerie GT

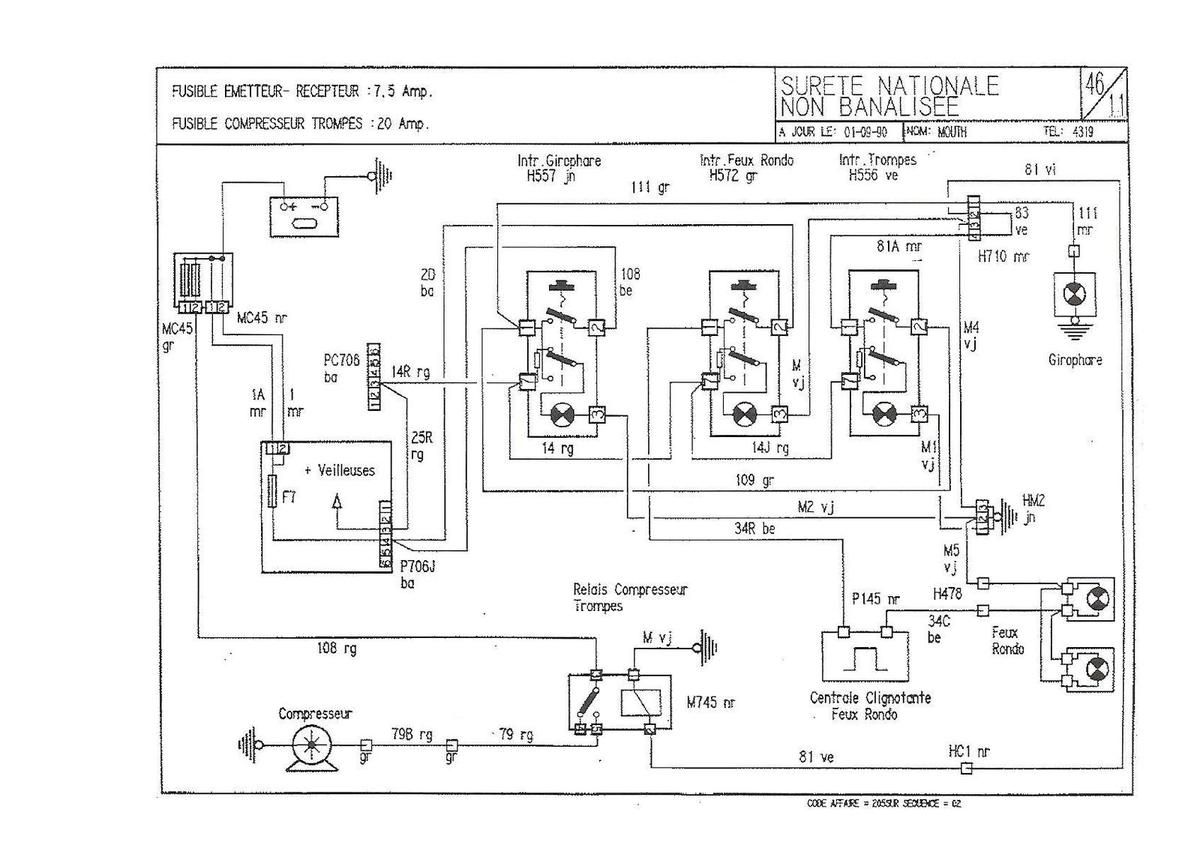

 • 46-11 sureté nationale non banalisée
 • 46-12 sureté nationale gendarmerie GL
 • 47-1 fonctions protégées par fusibles
 • 48-1 boitier interconnexion
 • 49-1 connecteurs sur boitier interconnexion

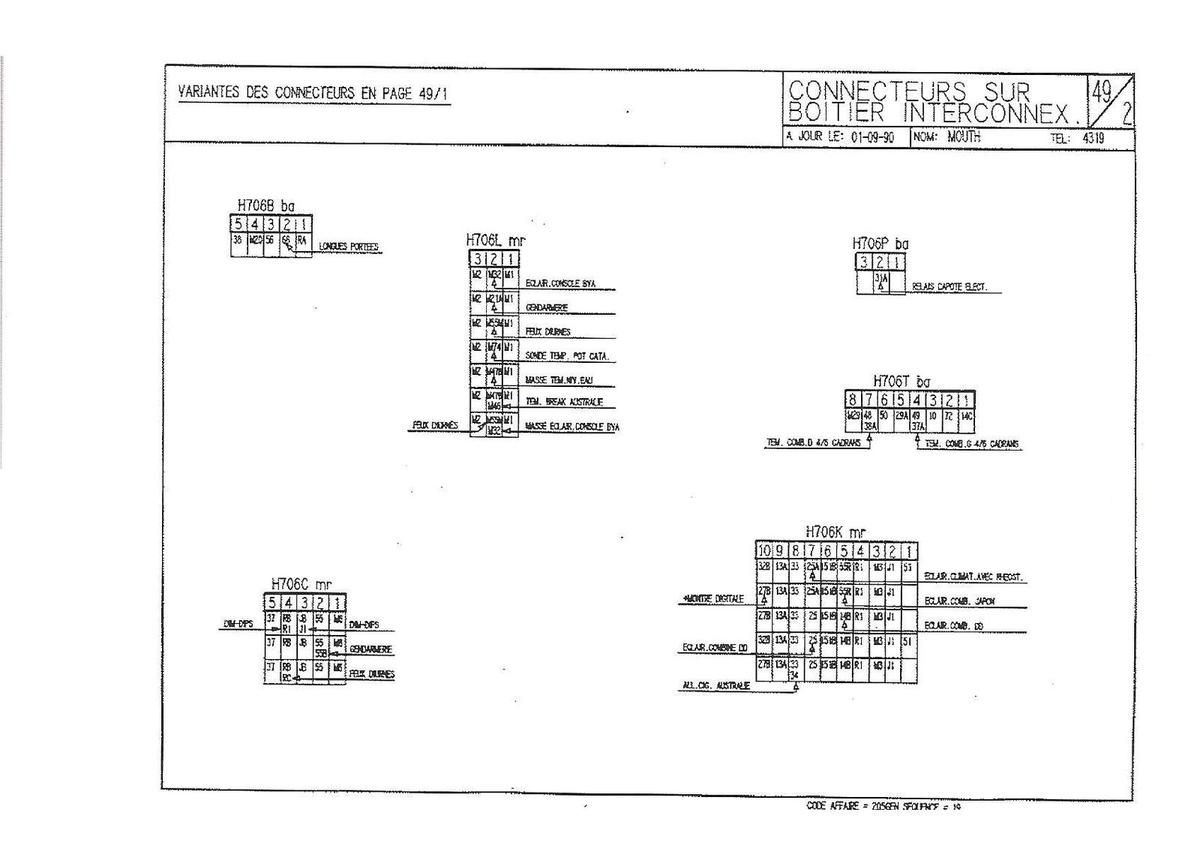

 • 49-2 connecteurs sur boitier interconnexion
 • 49-3 connecteurs sur boitier interconnexion
 • 50-1 interconnexions sur garniture auvent G
 • 51-1 connecteurs sur combine
 • 51-2 connecteurs sur combine

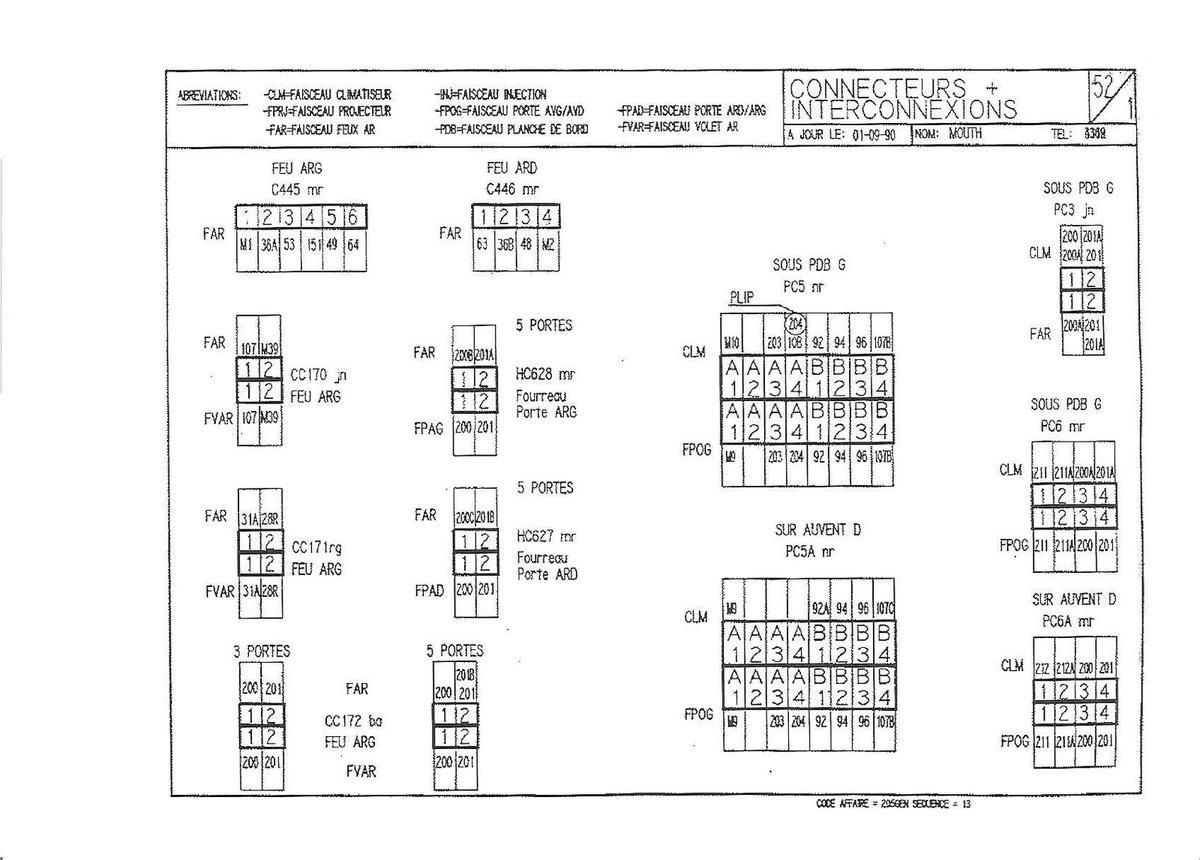

 • 52-1 connexions + interconnexions
 • 52-2 connexions + interconnexions
 • 53-1 numérotation appareils abréviations
 • 54-1 implantation des plus
 • 54-2 implantation des masses

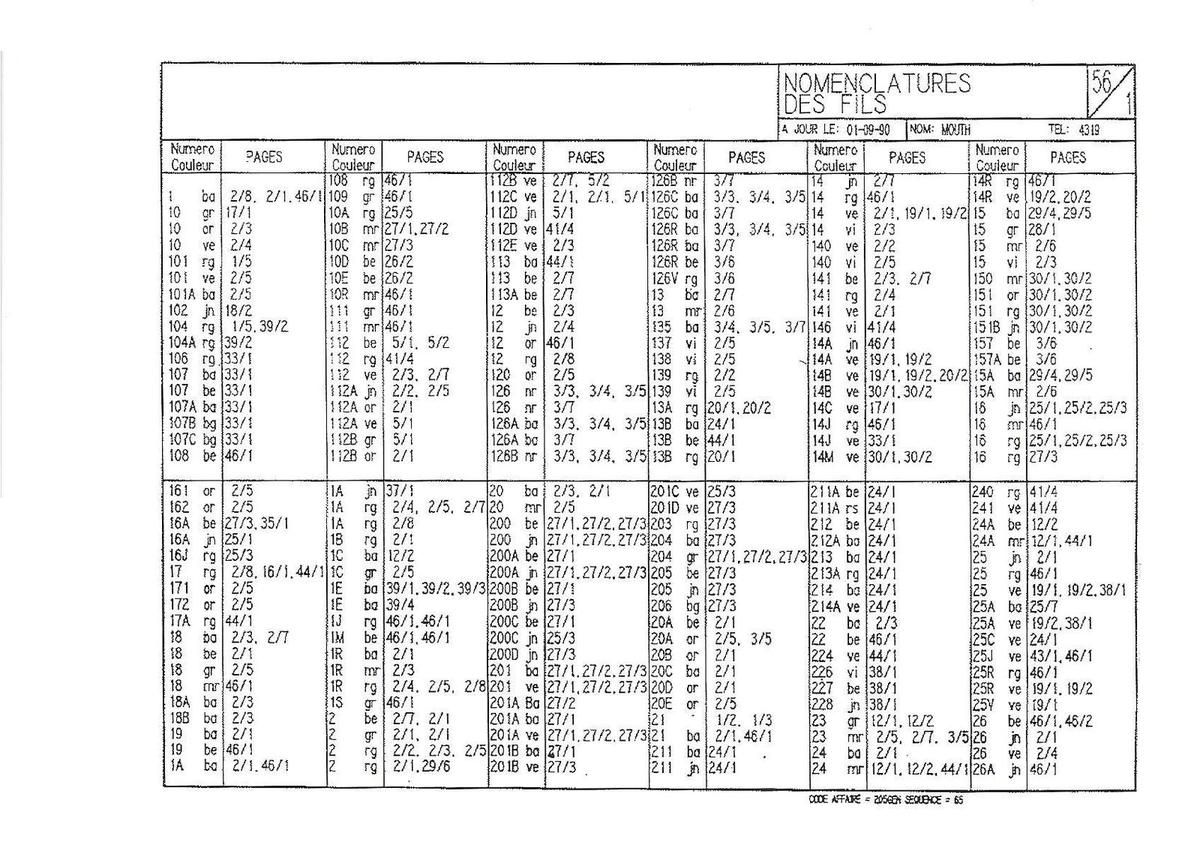

 • 56-1 nomenclatures des fils

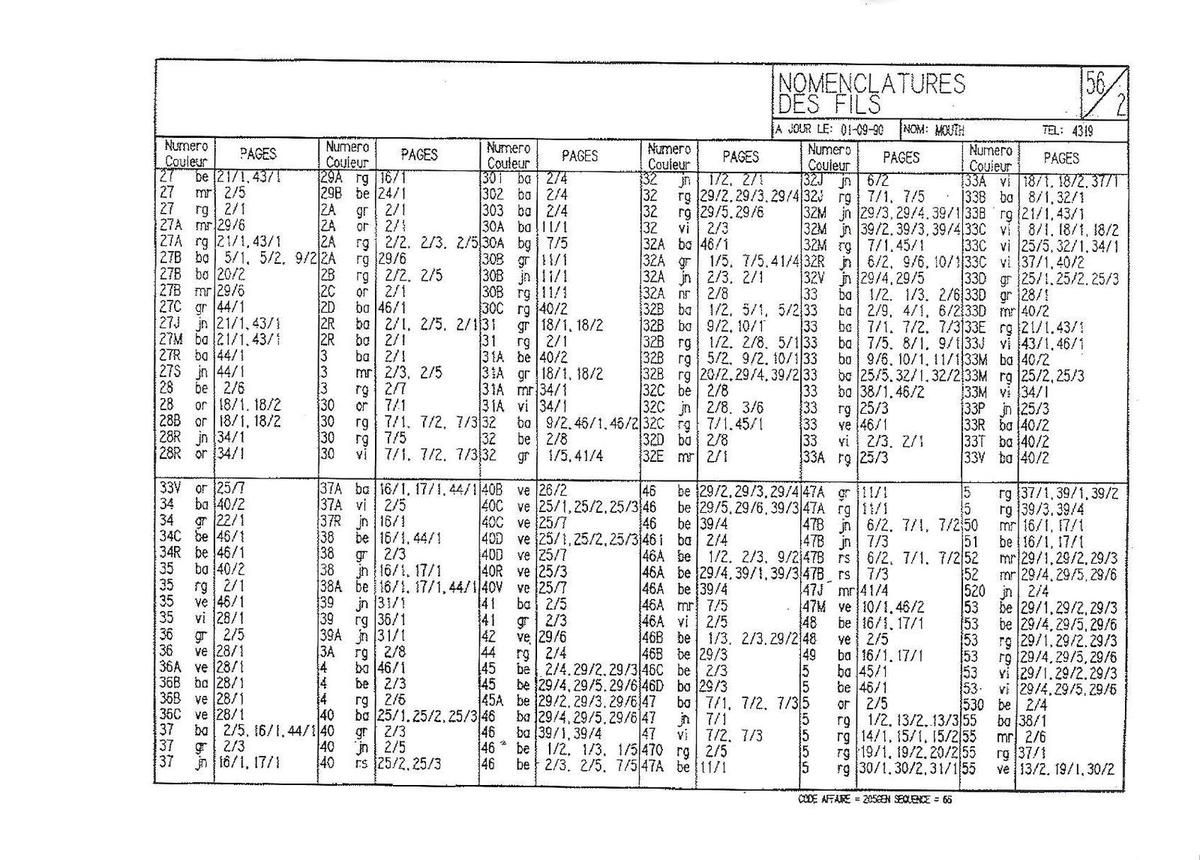

 • 56-2 nomenclatures des fils
 • 56-3 nomenclatures des fils
 • 56-4 nomenclatures des fils
