Particularité cardan SKF
| Comparatif cardans origine vs SKF VKJC4563 (205GTi 1.9 / 309XU-XUD) |
|

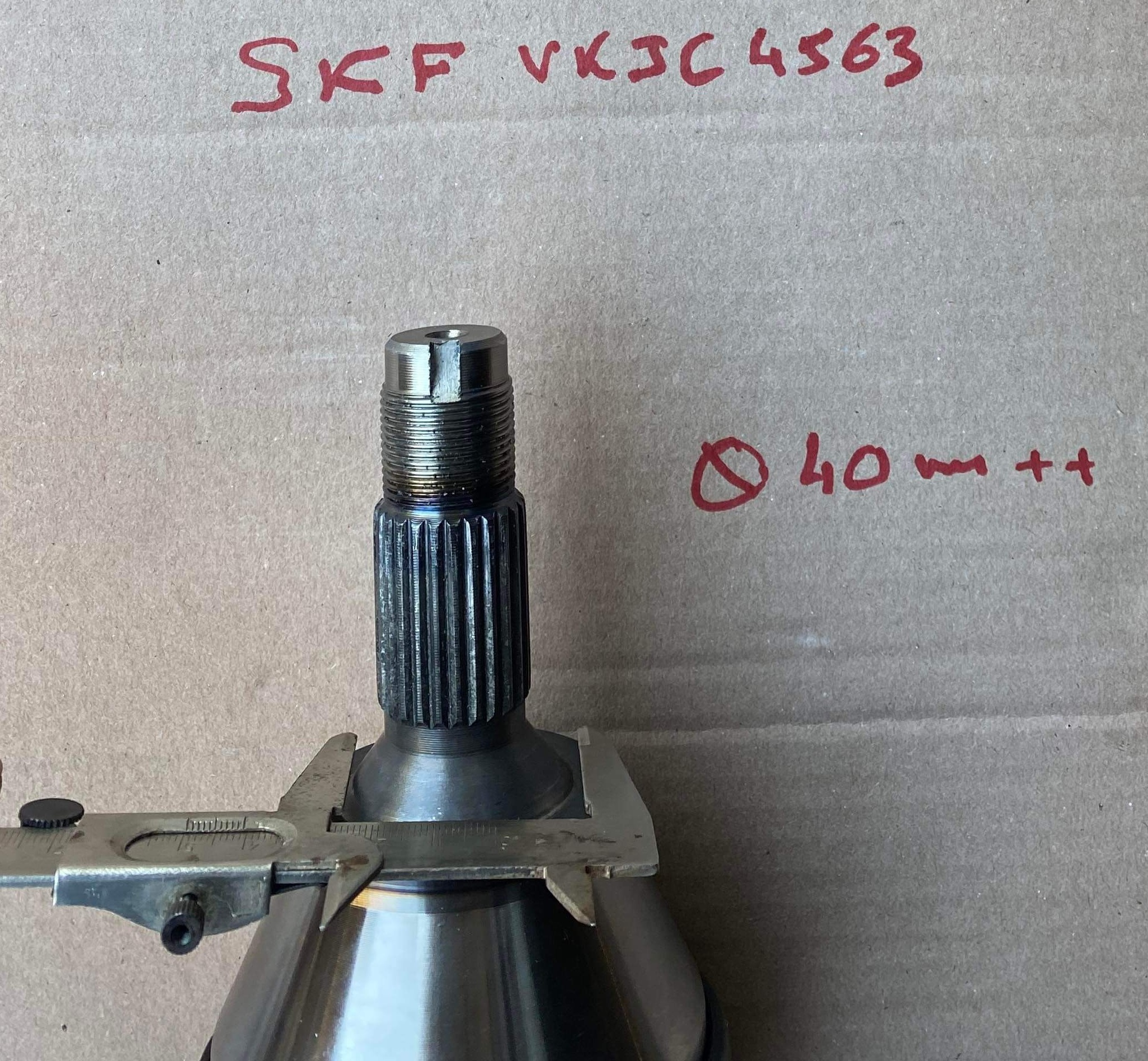

| Le diamètre d'embase du cone de la noix exterieure est de 37mm sur un cardan d'origine contre 40mm sur un SKF VKJC4563. | ||
|
← cardan type origine cardan SKF VKJC4563 → |
|
| Le cone de la noix de cardan rentre en butée avec l'axe du moyeu avant de plaquer le chemin du roulement. |
|

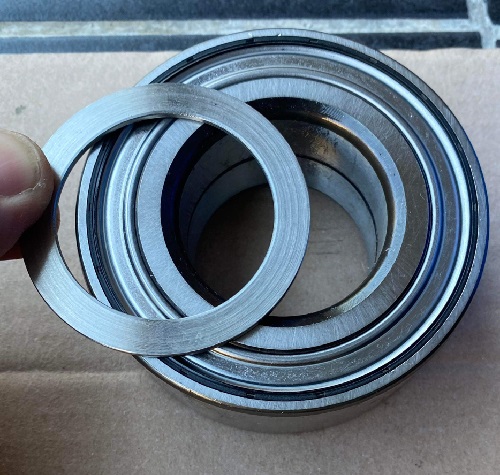

La solution proposée par SKF est de placer une rondelle d'épaisseur de dimensions : • ⌀ int. : 42mm • ⌀ ext. : ≈60mm • épaisseur : 3mm Référence SKF : GS81108-SKF |
|
||
| Bien que préconisé par SKF, nous trouvons ce montage assez curieux. | |||
|
|
|
|
|
La noix de cardan SKF pour montage avec ABS n'a pas cette problématique. L'angle du cone, ainsi que la longueur des cannelures (bien que les cannelures ne sont pas le problème), sont identiques à l'origine . ← Noix de cardan ABS ↓ |
|||
|
||||
| Montage SKF ABS | Montage origine non-ABS | Montage SKF non-ABS | ||
|
|
|
